Guide assemblage CHASSIS

nov

Fini les guides PDF à imprimer. Comme on ne fait presque plus que de l'assemblage avec des kits CNC (presque plus de sciage) on peut s’autoriser un écran dans l'atelier. voici donc le guide d'assemblage du Châssis ! Un grand merci à toutes les personnes y ayant contribué ❤️

En cas de besoin les plans du moskitOS sont ici ;)

L’équipe moskitOS décline toute responsabilité en cas d’accident. Ce contenu est fourni sous licence CERNH-OHL-W.

Image description
Le châssis du moskitOS

Pour assembler le châssis vous aurez besoin de toutes les pièces découpées (a

chat d'un kit CNC ou découpe à la main, guide à venir)

« Châssis 01 » et entretoises

Placer une pièce « Châssis 01 » sur deux tréteaux afin d’avoir accès à ses deux côtés
Mettre en place les vis (4x50 tête conique empreinte torx T20) sans qu’elles traversent le flanc, puis le retourner (vis en dessous)

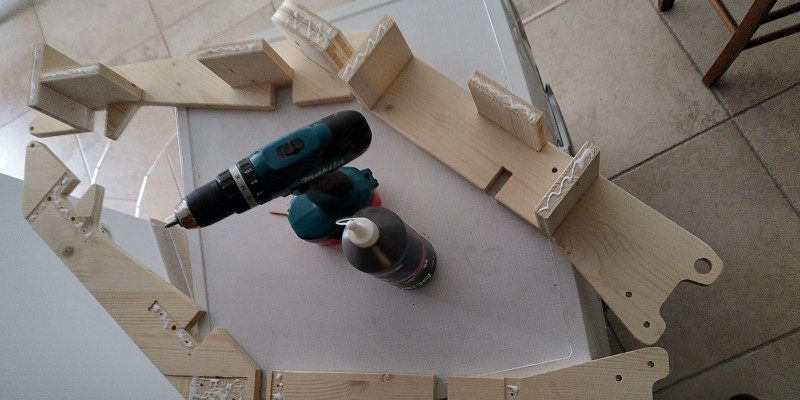

Enduire un côté perpendiculaire aux fibres du bois d’une des entretoises (« Châssis 06 » et autres qui vont entre les deux « Châssis 01 », voir photo ci-dessous) de colle à bois et le placer sur le « Châssis 01 »
Le visser par le dessous à l’aide des vis précédemment mises en place. Les têtes des vis doivent être à fleur du bois ou rentrée d’1 millimètre maximum
Répéter ces opérations pour toutes les entretoises
Essuyer les débordement de colle avec un papier

L’alignement précis des deux « Châssis 01 » est nécessaire et ne peut être réalisé qu’en utilisant des référence précises. L'alignement se fera aux extrémités des deux « Châssis 01 ».

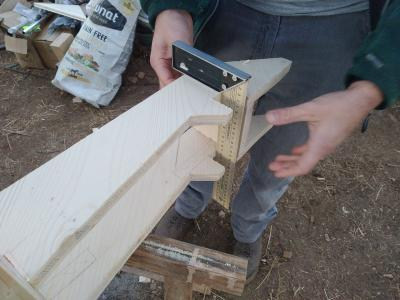

Effectuer un premier essai d’alignement sans colle à l’aide de l’équerre de charpentier. Un alignement correct est atteint lorsque l’équerre est en appui sur la surface d'un « Châssis 01 » et au contact des deux tranches :
Une fois la procédure d’alignement claire et maîtrisée, placer les vis, enduire toutes les tranches des entretoises de colle, placer le « Châssis 01 » et l’aligner définitivement :
Visser les vis et essuyer les débordements de colle

Il reste encore à mettre en place les tourillons en bois dur qui permettent une reprise efficace des efforts radiaux. Les perçages sont déjà faits dans les « Châssis 01 » mais pas encore dans les entretoises.

Placer un bout de scotch sur la mèche à une distance de 2-5 mm supérieure à la longueur du tourillon :

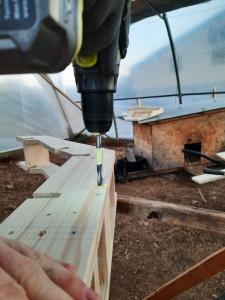

Percer les renforts de chaque côté en repassant dans tous les trous des deux flancs du châssis et en descendant jusqu’à ce que le scotch arrive au niveau du début du trou. Prendre garde à ne pas élargir les trous des flancs par un perçage en biais. L’usage de la perceuse à colonne est possible si préféré à la visseuse :
Déposer un point de colle sur le bord intérieur de chaque trou afin d’éviter que les tourillons ne ressortent et les y enfiler. L’usage d’un marteau est probablement nécessaire, dans ce cas placer un appui solide (cale) sous le châssis au niveau du tourillon afin de faciliter son enfoncement et limiter les déformations du châssis sous les coups du marteau :

nov

« Châssis 02 » et « Châssis 03 »

En cas de kit CNC, coller les pièces « Châssis 02 » deux par deux dos à dos. Vérifier que les trous soient bien alignés en y insérant une vis M8 (facile à retirer après collage), et laisser sécher en pression :
MANQUE PHOTO Châssis 02 en collage avec serre-joints et vis M8 dans trous
Faire les perçages manquant dans les pièces « Châssis 02 » et « Châssis 03 » (d6 dans la tranche, voir plans)
MANQUE PHOTO
Si nécessaire limer les emplacement des « Châssis 01 » afin que les pièces 02 et 03 entrent à la main sans jeu mais sans forcer non plus

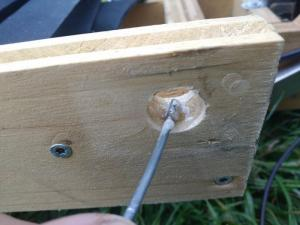

Servez-vous en comme guide pour percer « Châssis 01 ». Corriger de sorte à ce que la mèche/vis arrive pile au centre du trou sinon vous n'arriverez pas à serrer les écrous :

Ne débouche pas au centre du trou -> corriger dans le sens de la flèche
Insérer les écrous cylindriques M6 dans les perçages prévus en-dessous en mettant une goutte de frein filet sur leur filetage

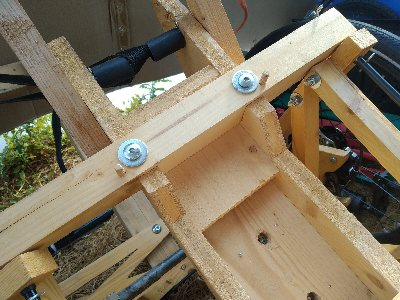

Munissez-vous de 4 vis Tbb M6x80 et d’une rondelle épaisse M6 et serrez les « Châssis 02 » en tournant jusqu’à léger enfoncement du bois. NE PAS FORCER, si ça ne rentre pas vérifiez le point 2 ci-dessus :
Faites de même mais sans rondelles (inutiles) pour les « Châssis 03 »

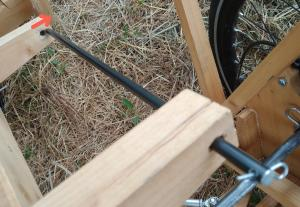

Insérez un axe d8 dans un des perçages des « Chassis 02 » et vérifier qu’il arrive au centre du trous de l’autre pièce en face sans devoir forcer. Si c’est le cas passer au trou suivant (il y en a 4).
Si ce n’est pas le cas, noter la direction dans laquelle il faut corriger le perçage :

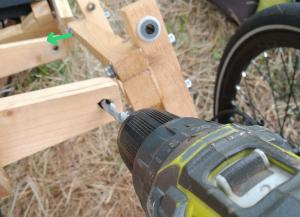

Refaire délicatement un passage dans le trou avec la mèche à bois en orientant la mèche dans la direction opposée à la déviation notée précédemment :

Image description

Remettre l’axe en place et vérifier à nouveau qu’il arrive au centre du trou en face sans devoir forcer. Si nécessaire répéter l’opération jusqu’à ce que l’axe arrive au centre du trou :
Retirer les axes et les percer à la perceuse à colonne suivant le plan
Percer le « Châssis 02 » depuis le dessous (retourner le châssis et voir plan) afin de pouvoir y insérer une goupille beta :
Remettre les axes en place et les maintenir avec une goupille beta

dln

nov Pour la pièce Chassis 02, qui est fournie en 2 parties dans le kit CNC, je suppose qu'il faut les coller.

Coillote

nov
En fait, je me demande dans quel sens il faut monter l'assemblage des Chassis 02

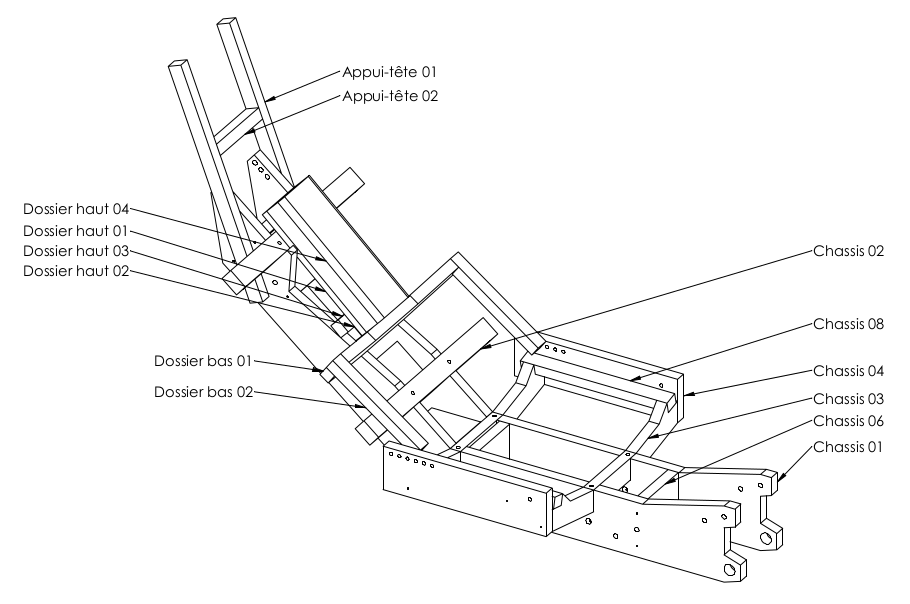

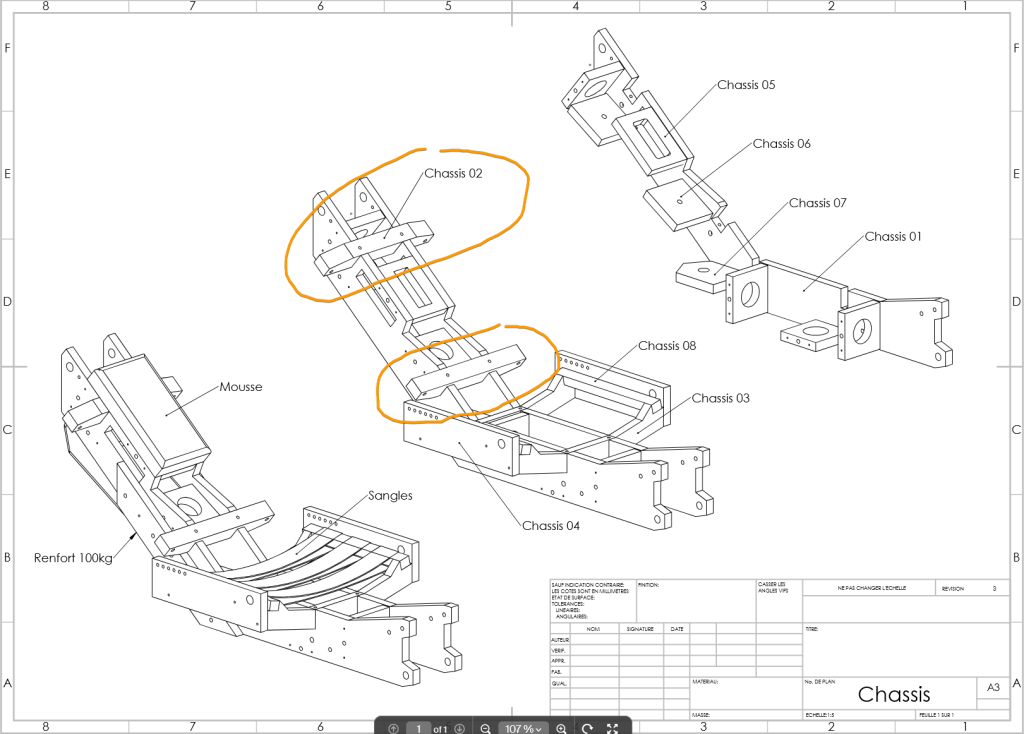

Image description

certaines photos et cette vue iso indiquent qu'il faut les monter "une a l'endroit, l'autre à l'envers"
Sauf que dans la pratique, ce montage désaligne l'axe … je me trouve face à des informations contradictoire, ça me fait bug.

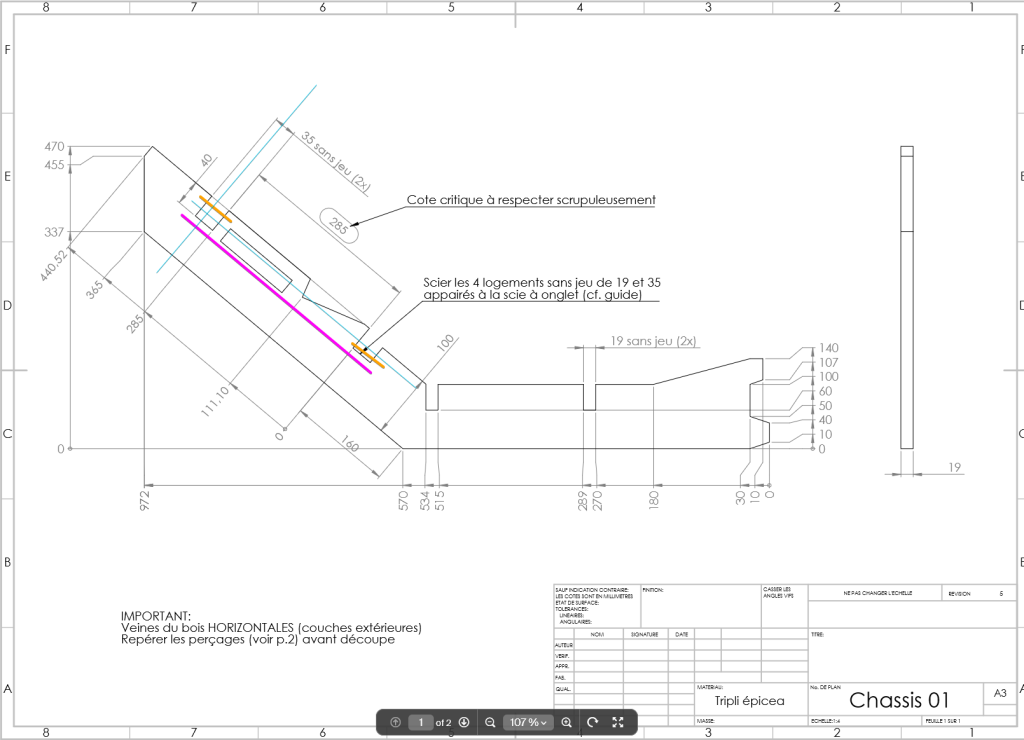

Image description

Partant de la, ma question est, dans quel sens faut il privilégier le montage des pièces Chassis 02 ?
"V en l'air" ou "V en bas" ?

car comme le trou de l'axe des bras n'est pas "au milieu" (plan médian) de chassis 02, je me dis qu'il doit y avoir un sens à privilégier pour les contraintes mécaniques.
Spontanément, j'aurais placé la partie la plus épaisse au dessus de l'axe, soit "V en l'air"

Je ne pourrais malheureusement pas participer au stage de soisson.

nov

« Châssis 04 » et « Châssis 08 »

Image description

Avant le collage-vissage du « Châssis 04 » il est nécessaire d’enfoncer le bois au niveau de l’axe afin de fournir une surface d’appui dure à la colle:

Insérer le tube d18 non-coupé dans le perçage du « Châssis 04 » et effectuer des cercles avec l'autre extrémité afin d’enfoncer les bords du trou. Ne pas hésiter à le faire avec force pour bien enfoncer le bois. Faire de même avec le 2e « Châssis 04 » :
Couper deux bouts de tube d’une longueur de 52 mm bois environ 19 mm + noix avec palier lisse environ 32 mm + 1 mm de jeu

). En cas d'utilisation d'un coupe tube (recommandé), bien limer les bord du tube qui auront été évasés vers l'extérieur par l'enfoncement de ma matière…
Griffer une extrémité dans les deux directions sur 20 mm avec une râpe à bois ou autre afin d’assurer la meilleure tenue de la colle, et dégraisser cette partie :
Enduire de colle Époxy le trou et l'extrémité du tube en la répartissant bien :

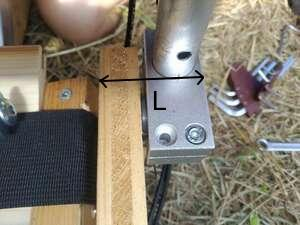

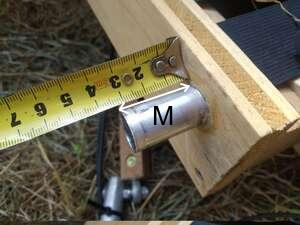

Insérer l'extrémité du tube dans la pièce 04 en vérifiant que la longueur dépassant M est bien supérieure d’environ 1mm à celle de la noix avec palier (normalement 33 mm) :
Vérifier aussi que le tube est bien perpendiculaire à la pièce :

Fabrication en série :)
Faire de même en symétrique avec la 2^e pièce et laisser sécher.
Une fois l'époxy durcie, enduire de colle à bois les extrémités des « Châssis 03 » qui seront en contact avec les « Châssis 04 »
Vissez (vis 4x50) les pièces « Châssis 04 » en alignant leur bord inférieur avec celui des « Châssis 03 »
Positionnez les « Châssis 08 » et les appuyez les vers l’intérieur de sorte à les éloigner le plus possible (~5 mm) des « Châssis 04 » (espace pour le passage des sangles) puis les visser avec des vis de 4x35

Appuis dos bas

Si besoin découper le « Dossier bas 01 » afin qu'il ne risque pas de plier les axes des bras :

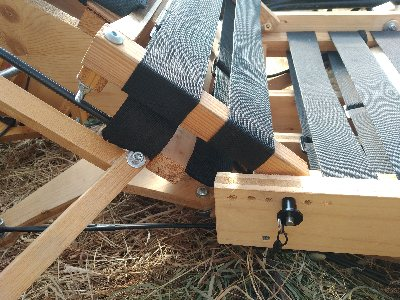

Vissages simples (2x M6x60 avec rondelles simples et écrous freinés) voir plans. « Lock-pins » en bas :

nov

Vernissage

Bravo, la partie bois du châssis est terminée, il est temps de vernir pour protéger le bois de l'eau et permettre de le nettoyer facilement. LIRE les indications du fabricant sur le bidon de vernis. En mettre partout, insister sur les tranches. Au moins 1 couche. Idéalement 2 couches poncées avec papier fin type 100 ou plus :

Sangles et coussin

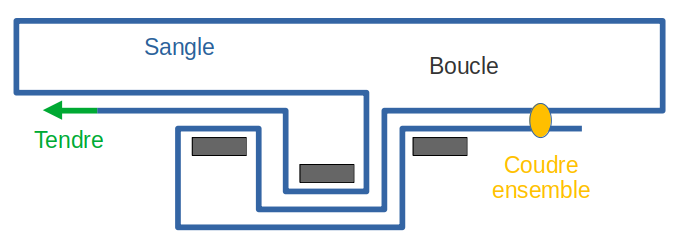

Assise : passage sangle dans boucle pour tendeur selon schéma. 3 sangles de 1,1 m de long :
2 sangles de 1,1 m de long :
Appuis dos haut : petit coussin réalisé sur mesure (mousse, pare-pluie, scotch pare-pluie et sangle)

Bravo ! Voilà un beau châssis !

Note: si vous pesez entre 90 et 100 kg il vous reste peut-être encore à poser les renforts ;)

nov

En effet merci, je vais voir si il me reste des photos de cette étape pour compléter le guide 🙂

Edit : j'ai juste trouvé cette photo du stage chez moi mais c'était pour 2 moskitOS ça fait beaucoup ^^

Du coup avis au prochain qui fait ce collage si il peut prendre une photo merci (descriptif ajouté dans le guide ci-dessus) 😉

Coillote

nov
Alors oui je suis convaincu que bien aligner les trous ensemble est ce qu'il faut faire !
MAIS PAS COMME CA !

parce qu'en fait la maintenant, il faut que je reperce tellement dans l'axe du tourillon, que c'est pas gagné !

bon, j'ai rien en Ø8 sous la main, donc : penser à avoir un Ø8 incollable pour enfiler dans les trous avant serre-jointage.

Et sinon, alors, pardonnez que je stress mais dans quel sens on les monte ?

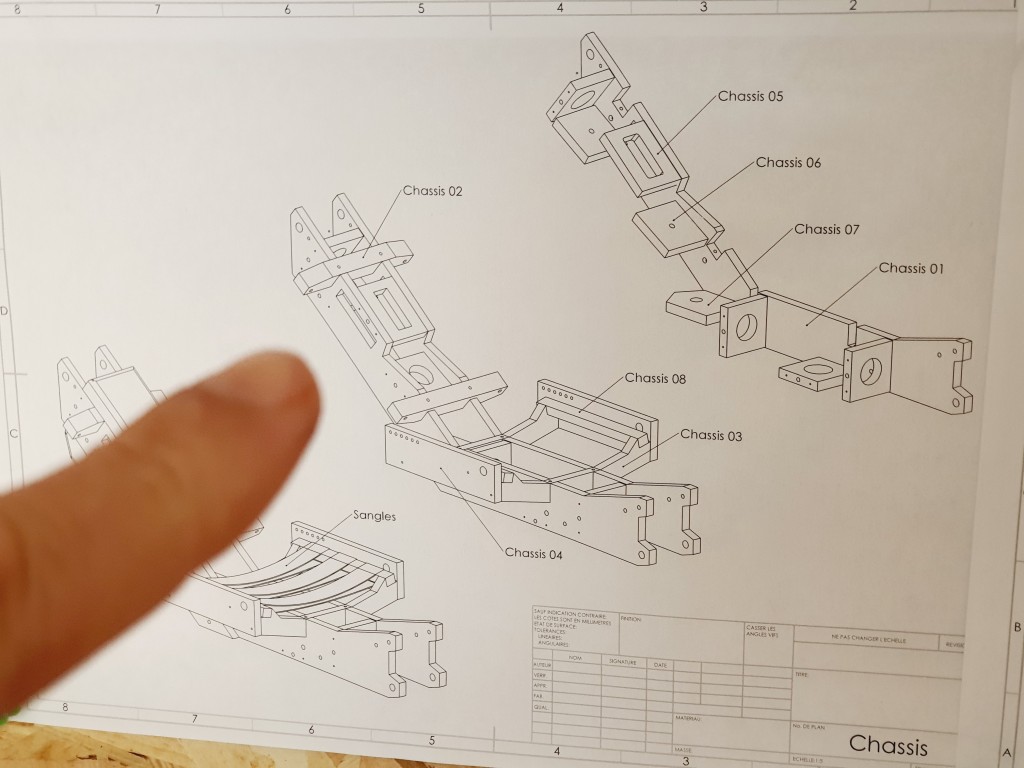

Image description

Perso j'adore les vues ISO mais je me dit que celle ci a peut être besoin d'une petite MAJ.

nov

Dis moi tu suis bien le guide de fabrication du châssis ci-dessus ? Je ne comprends pas ce qu'il te manque comme information…

Avec un foret bois et une perceuse à colonne aucun souci pour repercer 😉

"Vérifier que les trous soient bien alignés en y insérant par exemple une vis…" il vaut mieux que j'enlève le "par exemple" ?

Et si tu veux qu'on fasse ensemble avec des bons outils il reste des places pour le stage à Soissons 😁

zophon

Coillote Étape 9 du message n2. Les V sont en sens inverse l'un de l'autre, c'est la dernière amélioration géométrique du trapèze. Oui il faut repercer/ajuster à la perceuse les trous de manière à rattraper l'angle, c'est peut-être pas très "propre" mais ça marche très bien.

nov

En effet étape 9 ici : https://forum.moskitos.org/d/155-guide-assemblage-chassis/2

Les trous ne sont pas alignés c'est normal 😉

Coillote

nov Les trous ne sont pas alignés c'est normal 😉

😱

non ce n'est pas normal ! c'est volontaire !

et c'est trés certainement justifié par des contraintes mécaniques et certainement pas par une incantation magique.

nov

Tu as les explications ici si tu veux mais c'est pas tout simple : https://forum.moskitos.org/d/145-equilibre-et-stabilite-du-moskitos/14

En bref, c'est le nouveau trapèze qui rend le moskitOS plus stable à basse et haute vitesse et permet même de le diriger sans les mains, en inclinant son corps du côté où l'on veut aller, à partir de 30 km/h 😉
