Longueur des RAYONS

nov

Voici un fil pour lister les longueurs de rayons montés et validés en fonction du couple moyeu-jante choisi :

Roues avant (moyeu et jante):

Roues arrières :

Bolany boost et Rongdexin 406

Merci de respecter le modèle suivant si vous voulez partager votre solution (1 message/solution) :

Photo du moyeu

Moyeu : marque et modèle AVANT/ARRIÈRE
Jante : marque et modèle
Longueurs rayons droite/gauche montés avec succès : XX / XX

Détail (texte ou image aussi ok, dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : XX
Distance flasque gauche-centre : XX
Distance flasque droite-centre : XX
Diamètre des trous des rayons : XX
ERD (diamètre jante sous écrous) : XX
Quantité de rayons : 32/36/…
Nombre de croisements : 2/3/…
Calculateur utilisé : URL

Au passage quelques fournisseurs de rayons :

https://www.soe-velotech.de/ (ex. Ginko, 40 × DT Swiss Champion d1,8 pour 11,60 €, écrous inclus !!!)
https://e-spokes.eu/ (40x SAPIM LEADER d2 pour 15 €)
https://www.jpracingbike1.com/ (40x SAPIM LEADER d2 pour 25 €)

nov

Image description

Moyeu : Shimano NEXUS SG-C6001-8D (AVANT)
Jante : Rongdexin 406
Longueurs rayons gauche/droite montés avec succès :

36 rayons : 160 / 160
32 rayons 163 / 163

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 92,6
Distance flasque gauche-centre : 31,85
Distance flasque droite-centre : 26,45
Diamètre des trous des rayons : 2,9
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 36 / 32
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

nov

Image description

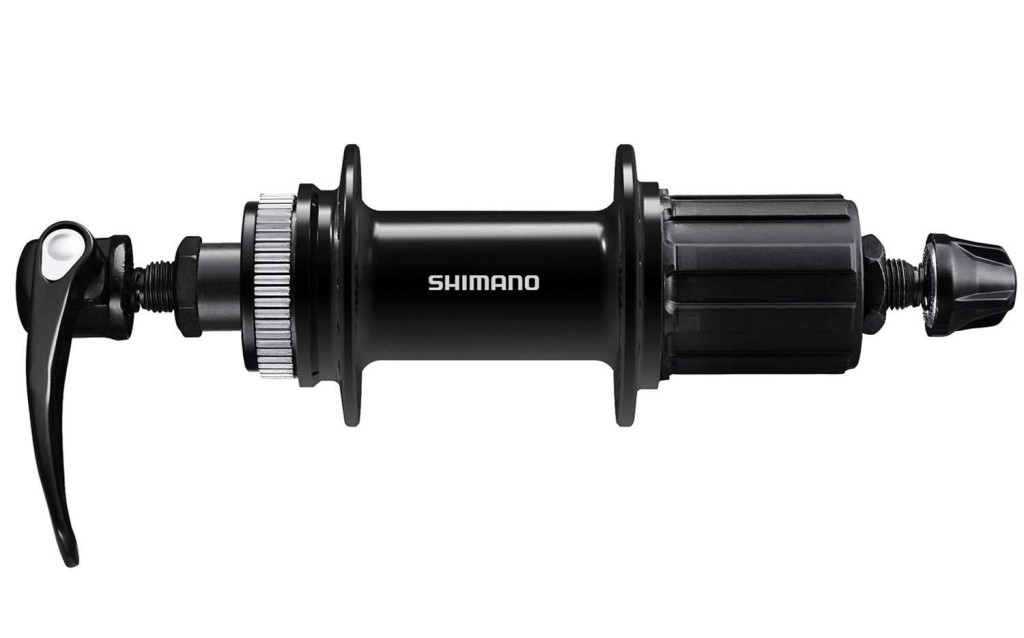

Moyeu : Shimano FH-QC400 8/9/10/11v Center-Lock (AVANT)
Jante : Radiale E25-406 (bien mais pas d’œillets, même ERD que Rongdexin)
Longueurs rayons droite/gauche montés avec succès : 178 / 176

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 45
Distance flasque gauche-centre : 35,3
Distance flasque droite-centre : 20,1
Diamètre des trous des rayons : 2,5
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 32
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

nov

Image description

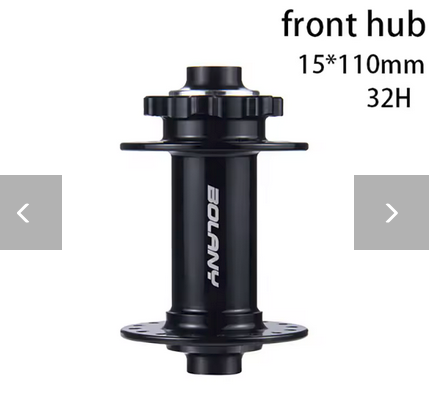

Moyeu : Bolany boost 15x110 (ARRIÈRE)
Jante : Rongdexin
Longueurs rayons droite/gauche montés avec succès : 173 / 173 (monté excentré)

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 58
Distance flasque gauche-centre : 34 (monté excentré)
Distance flasque droite-centre : 34 (monté excentré)
Diamètre des trous des rayons : 2,9
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 32
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

zophon

Image description

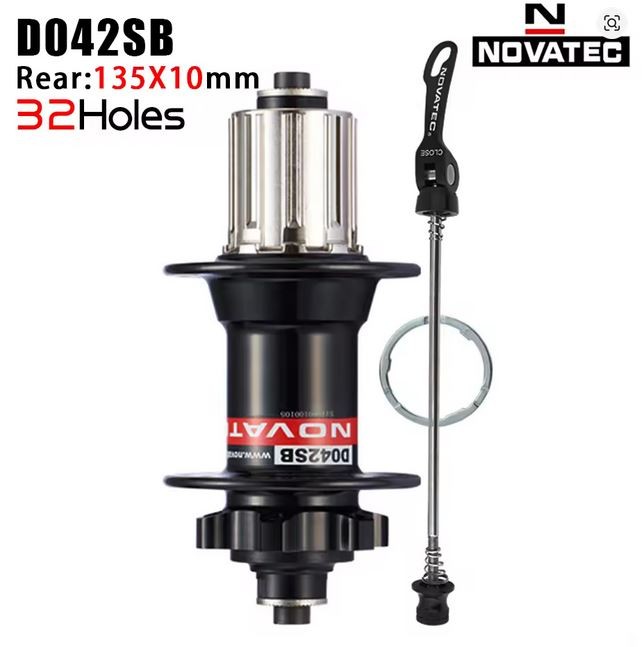

Moyeu : Novatec 10x135 (Avant)
Jante : Rongdexin
Longueurs rayons droite/gauche montés avec succès : 171 / 174 (monté excentré)

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 58
Distance flasque gauche-centre : 37.5 (monté excentré)
Distance flasque droite-centre : 17.5 (monté excentré)
Diamètre des trous des rayons : 2,9
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 32
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

nov

Image description

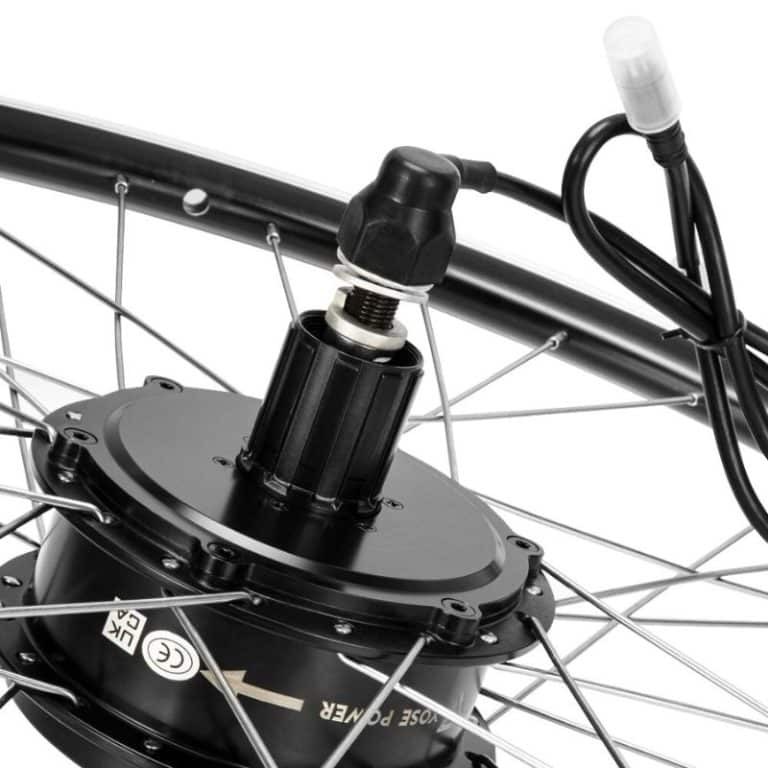

Moyeu : YosePower 250/350W (AVANT)
Jante : Rongdexin 406
Longueurs rayons droite/gauche montés avec succès : 152 / 150 monté ok (calculé 151 / 149 pas monté)

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 122 (selon datasheet constructeur)
Distance flasque gauche-centre : 29,5
Distance flasque droite-centre : 13,5
Diamètre des trous des rayons : 2,5
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 36
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

ATTENTION : moyeu d'une largeur de 138 mm (contre 135 mm prévu dans la fourche). Passe tout juste moyennant un fraisage de la patte de fixation de l'étrier de frein (disque décalé vers l'extérieur) et quelques rondelles de calage fines d12x0,5…

nov

Image description

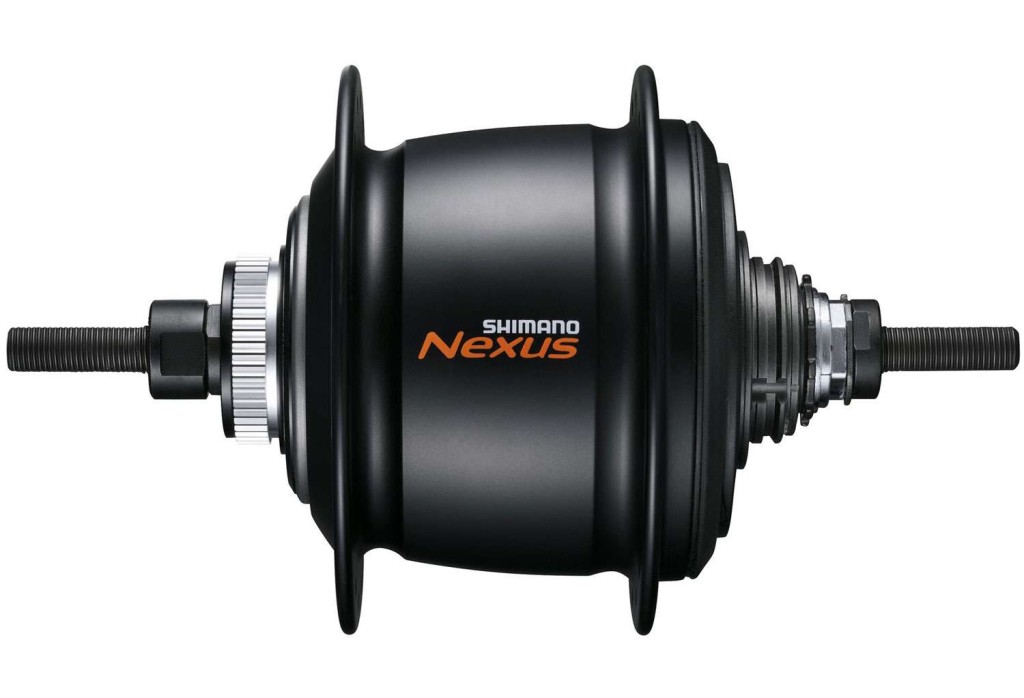

Moyeu : Shimano NEXUS SG-S7001-11 (AVANT)
Jante : Rongdexin 406
Longueurs rayons gauche/droite montés

avec succès :

36 rayons : 160 / 160
32 rayons 163 / 163

Détail (dimensions en mm)

Diamètre du cercle des trous des rayons sur le moyeu : 92,6
Distance flasque gauche-centre : 31,85
Distance flasque droite-centre : 25,45
Diamètre des trous des rayons : 2,5
ERD (diamètre jante sous écrous) : 382
Quantité de rayons : 36 / 32
Nombre de croisements : 2
Calculateur utilisé : https://spokecalc.io/

@kevin87 😉
