@zophon, @nov Y a-t-il une raison pour que les trous de 6mm dans Chassis 02 soient à 16mm du bord plutôt qu'au centre à 17,5mm ?

nov

damien003 bien vu 😅, me suis mélangé les pinceaux avec les versions manuelle et CNC, je corrige…

damien003

@nov Autres corrections à apporter au point 6 du guide https://forum.moskitos.org/d/155-guide-assemblage-chassis/2

6- Munissez-vous de 4 vis Tbb M6x80 et d’une rondelle épaisse M6 et serrez les « Châssis 02 » en tournant jusqu’à léger enfoncement du bois. NE PAS FORCER, si ça ne rentre pas vérifiez le point 2 ci-dessus :

si j'ai bien compris, les vis de M6x80 sont remplacées (et donc à corriger) par des vis de M6x60 ; et le "point 2" est à remplacer par "point 4" je pense.

nov

damien003 Merci ! C'est juste que comme on montera encore des châssis avec des vis de 80 au prochain stage je n'avais pas voulu changer trop vite. D'un autre côté l'erreur est tellement évidente que je peux corriger sans risque… C'est fait 👍

damien003

@zophon Est-ce qu'il est opportun et possible de fraiser les Chassis 03 tels que les Chassis 02 pour les engager dans les Chassis 01 lors de la découpe avec la CNC ?
Je sais que ça engendre un léger décalage (de l'épaisseur du fraisage), mais ça éviterai le gros coup de rappe des Chassis 01 (un peu fastidieux, surtout quand on a pas la rappe ad hoc).

zophon

Est-ce que tu veux parler du fraisage qui consiste à diminuer l'épaisseur de la pièce (passer de 19mm à 18mm)?

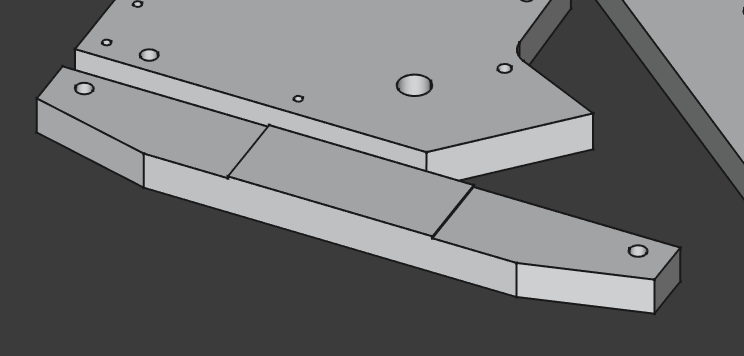

Châssis03 est censée être désépaissie au centre :

Image description

Châssis 02 est censée être désépaissie sur les côtés :

Image description

Les deux pièces livrées ne sont pas conformes aux vues ci-dessus?

damien003

zophon Châssis03 est censée être désépaissie au centre :

Oui, je parle bien de ces pièces là. Les 4 Chassis 02 étaient bien.
Mais je ne pense pas que les Chassis 03 étaient désépaissies au centre dans le pièces que tu m'as coupé.
Du coup, j'ai élargie les encoches dans Chassis 01.
Si tu as déjà prévu cette modif, c'est parfait, ce sera bon pour les prochains !

zophon

damien003 Ah mince, je suis désolé, elles auraient dû l'être!

damien003

zophon Pas grave du tout. Je me disais simplement que c'était bien si tu pouvais le faire, sans savoir si ça aurai une incidence sur le reste.
Du coup, j'ai pu récupérer la sciure pour faire de la pate à bois pour boucher quelques trou/éclats…🙂

damien003

Je n'ai décidément pas de chance avec mes livraisons : celle d'Aliexpress a déjà plus d'une semaine de retard sur la date de livraison maximale annoncée 😒

nov

damien003 tu peux te faire rembourser 1€ du coup 😅

damien003

nov Oui, c'est déjà fait depuis lundi, mais je n'ai pas ma livraison pour autant… 😠

damien003

@nov J'ai un souci : les axes paliers lisses ont pour cote respectives 200 et 360 mm d'après le plan "Axe paliers lisses V3.PDF"
Or, d'après la "liste matériel", j'ai commandé les longueurs indiquées : 190 et 370 mm…
Du coup, je ne sais pas où placer les trous pour les goupilles, je n'arrive pas à trouver l'info dans les différents guides…
De plus, il n'y a pas l'emplacements des trous pour les goupilles dans "Chassis 02 v3.PDF" par le dessous des Chassis 02.
Bref, je suis perdu. Sur quoi je me base ? Où est-ce que je place les trous pour les goupilles au niveau des axes et dans les Chassis 02 ?

nov

Rien de grave, je crois que les valeurs de la liste matériel sont les bonnes et dans tous les cas ça ira aussi.

Pour les perçages je corrige le plan demain… 😉

Edit : plans mis à jour. Pour les axes courts j'ai préféré garder 200 mm pour avoir un peu de marge qui dépasse mais 190 ira très bien aussi. Perçage au milieu. 😉

damien003

nov 🙄J'avais percé à 100… Je serai décalé.

nov

damien003 5 mm, aucun souci ;)

damien003

Galère : je n'arrive pas à commander les rayons pour mes roues arrières.
En effet, le site https://www.soe-velotech.de/ ne permet pas de livraison en France.
Une idée, une solution ?

nov

Soit tu lui écris (allemand ou anglais) et il pourra probablement te livrer, sinon il y a les polonais de https://e-spokes.eu/ à peine plus chers 😉

Plus d'infos ici si intérêt : https://velorizontal.1fr1.net/t28925-ginkgo-veloteile-devient-soe-velotech

damien003

nov Merci @nov… Réponse à tout, c'est génial !

J'ai envoyé un mail à Lutz.

damien003

@zophon Avant que je ne coupe "trop court", peux-tu me confirmer que, malgré le changement de forme du "Triangle de direction v4", les cotes des "biellettes métal V1" sont toujours les mêmes ?
Merci.

nov

damien003 pour info Zopon fais les découpes mais c'est moi qui fais majoritairement la conception et qui ai modifié cette pièce. Les ancrages du triangle et donc les longueurs de biellettes restent identique 😉
