Guide assemblage DIRECTION

nov

Image description
REMPLACER PHOTO SANS COUVERCLE…

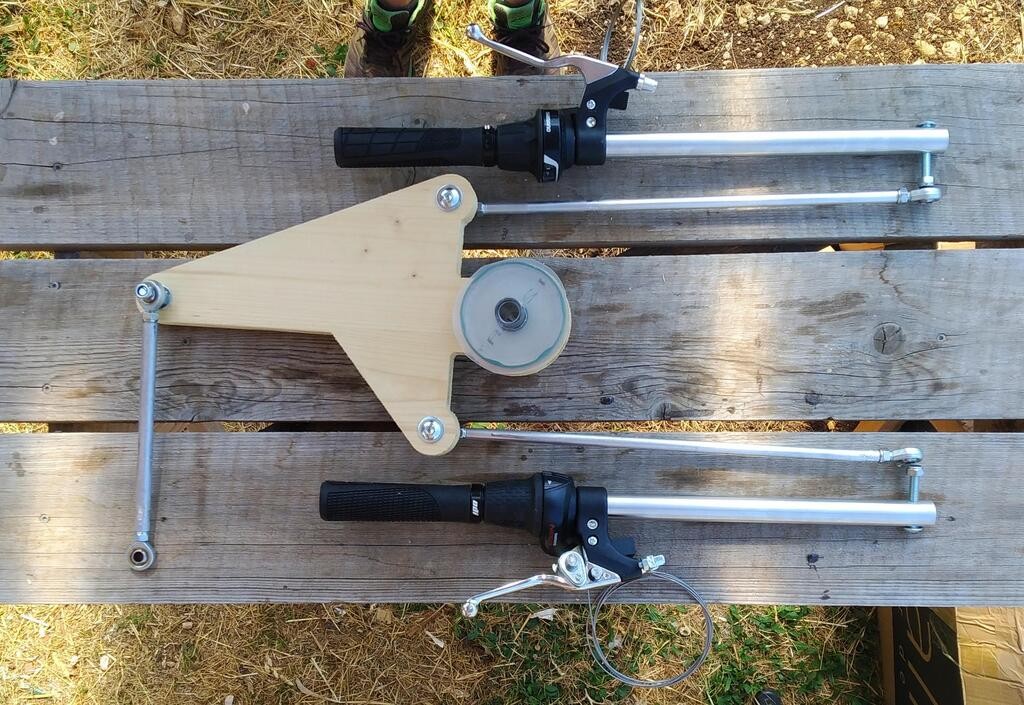

La direction du moskitOS est composée des leviers faits de tube aluminium en diamètre 22 mm (presque le même diamètre qu’un guidon vélo en d22,2), suivis de deux biellettes reliées au triangle de direction pivotant. Ce dernier est suivi d’une dernière biellette reliée à l’essieu et permet donc d’incliner le moskitOS. Un grand merci à toutes les personnes ayant contribué à ce guide ❤️

En cas de besoin les plans du moskitOS sont ici ;)

L’équipe moskitOS décline toute responsabilité en cas d’accident. Ce contenu est fourni sous licence CERNH-OHL-W.

Fabrication des biellettes

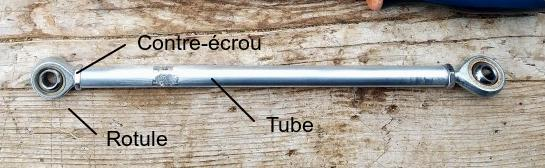

La direction est composées de trois biellettes (voir plan) dont deux plus longues reliées aux leviers de direction et une plus courte reliée à l’essieu. Chaque biellette est composée d’un tube taraudé à ses extrémités et au bout desquelles une rotule est vissée :

Image description

Couper le tube à la longueur désirée (voir plan) avec une scie à métaux afin de garantir la distance entre les centres des deux rotules. Ne pas oublier de prendre en compte les contre-écrous sur chaque rotule
Le serrer dans un étau sur sa longueur (= à l'horizontal, sinon il va tourner ou être écrasé) OU faire deux légers plats à la lime pour pouvoir le serrer avec une pince sans qu'il ne tourne
Tarauder les deux extrémités du tube à la profondeur souhaitée en suivant la procédure complète décrite dans le Guide d'assemblage de l’essieu
Insérer un écrou sur chaque rotules et les visser de chaque coté afin d'avoir la distance et l'orientation désirées entre les centres des deux rotules (entraxe)
Serrer l'écrou contre le tube alu pour figer l'orientation et la distance
Vérifier une nouvelle fois l’entraxe
Répéter ces opération pour les 2 autres biellettes (voir plan)

Assemblage du triangle de direction

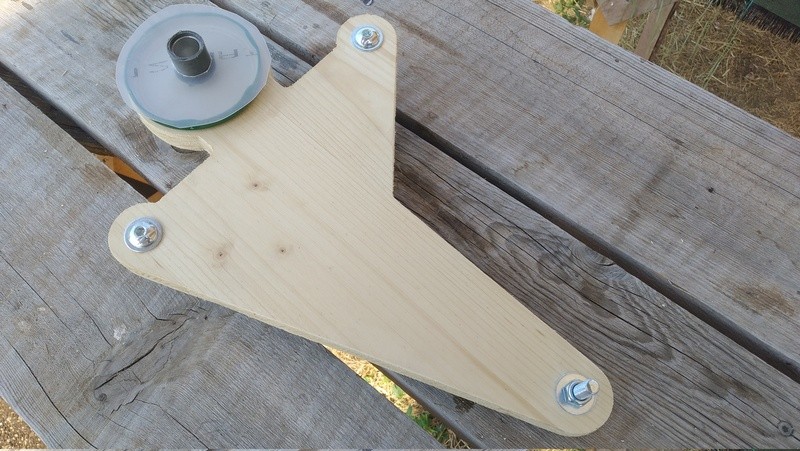

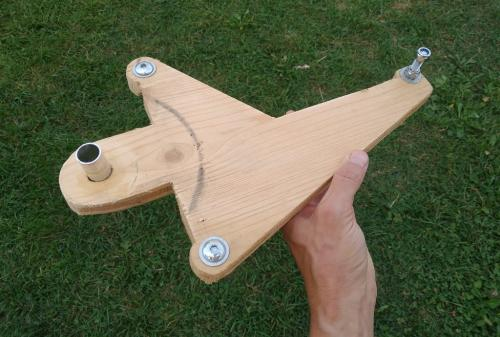

Placer le triangle pointe à droite, ouverture en haut comme illustrée :

REMPLACER PHOTO NOUVELLE VERSION…
Tube à gauche : voir détails pour collage de tube dans le bois dans le Guide d'assemblage du châssis. En résumé :
1. Insérer un long tube d18 dans le perçage du triangle et effectuer des cercles avec l'autre extrémité afin d’enfoncer les bords du trou
2. Couper un bout de tube d’une longueur de 36 mm et ébavurer les extrémités (doivent être lisses)
3. Griffer une extrémité dans les deux directions sur 18 mm avec une râpe à bois ou autre afin d’assurer la meilleure tenue de la colle
4. Enduire de colle époxy le trou et l'extrémité du tube et la répartissant bien
5. Insérer le tube dans le triangle depuis le dessus jusqu’à fleur de son autre face
6. Vérifier sa perpendicularité et qu'il dépasse bien de 17 mm maximum, laisser sécher
Trou de droite (à la pointe) :
1. Insérer une rondelle M8 large sur une vis Tbb (tête bombée) M8x50 et insérer la vis dans le trou depuis le dessous
2. Insérer une 2^e rondelle large sur le bout de la vis qui dépasse, puis un écrou freiné M8
3. Serrer l’écrou jusqu’à enfoncement du bois
Trous latéraux haut et bas : procéder de même que pour le trou du haut mais insérer la vis depuis le dessus cette fois
Palier lisse : le couper à une longueur de 17 mm sans collerette avec une scie à métaux et l'insérer sur l'axe d18 une fois l’époxy sèche

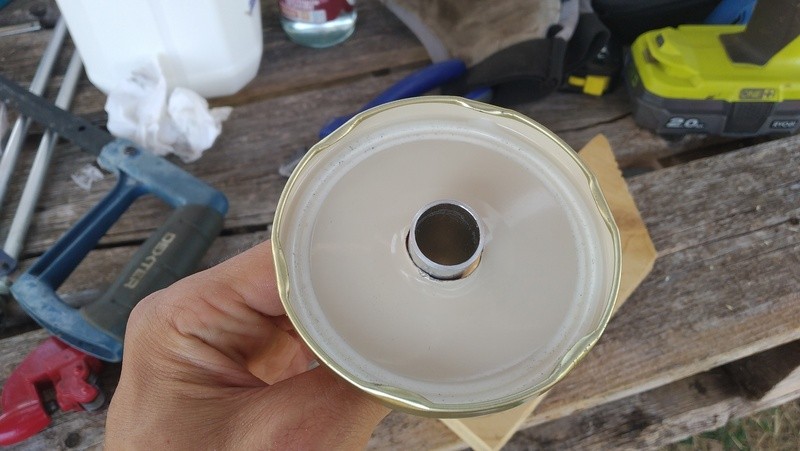

Feuille plastique d'interface (entre le bois du châssis et du triangle, limite l'usure et glisse mieux) :

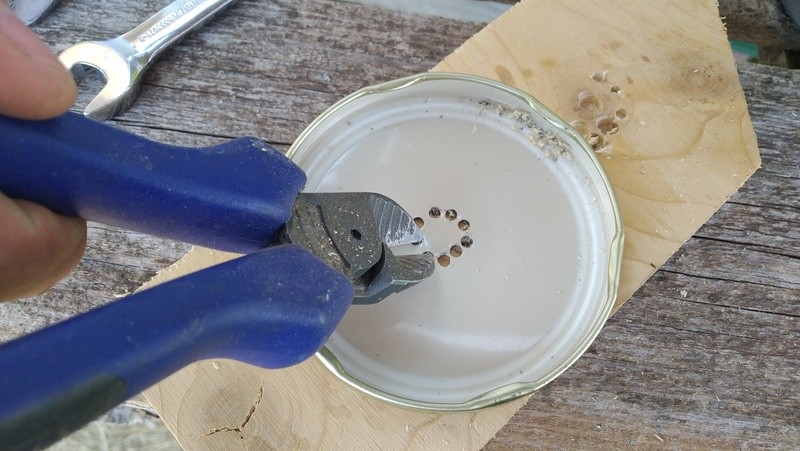

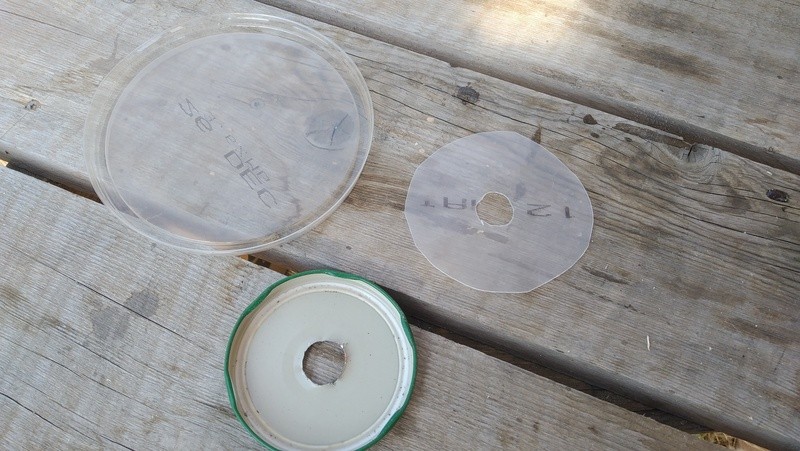

1. Couper un cercle de diamètre d95 dans une feuille de plastique (couvercle de fromage blancs ? xD)
2. Couper un autre cercle de d18 en son centre :

  REMPLACER PHOTO SANS COUVERCLE ACIER
3. L'enfiler sur l'axe :

  REMPLACER PHOTO SANS COUVERCLE

Leviers de direction

Couper les tubes d22 à la longueur indiquée sur le plan à l’aide du coupe-tube (serrer légèrement le coupe tube, faire quelques tours, resserrer lorsque nécessaire, refaire quelques tours et ainsi de suite)
Percer les tubes comme indiqué sur le plan. Un support de perçage est recommandé
Insérer une vis M8x50 dans le trou, puis un écrou freiné M8 à son extrémité pour éviter qu’elle ne tombe (temporaire)
Scier deux paliers lisses d18-22 dans la longueur avec une scie à métaux en les plaçant dans une des noix de serrage et en utilisant la fente de la noix comme guide. Il est souvent nécessaire d'écarter la noix avec une hache ou un tournevis en faisant levier dans sa fente :
Placer les noix munies des paliers fendus sur les tubes sans le serrer

Bravo, la direction est prête à être montée sur le moskitOS !

zophon

Tiens j'ai enfin compris à quoi servait le couvercle de pot de confiture de la liste de matériel :D Mais par contre je vois que la feuille de plastique/couvercle de pot de fromage blanc n'est pas dans la liste du matériel, il faudrait peut-être la rajouter?

nov

Bien vu c'est fait merci 👍

(ah ces personnes qui lisent les guides avant le stage c'est merveilleux 🤩)

zophon

Hop encore une question :

1ere partie, Assemblage du triangle de direction, 2.6 : "le tube collé doit dépasser de 18mm". La cote de 18mm est-elle valable en v4h quand il n'y a plus le couvercle de pot de confiture, ou était-elle correcte avant?

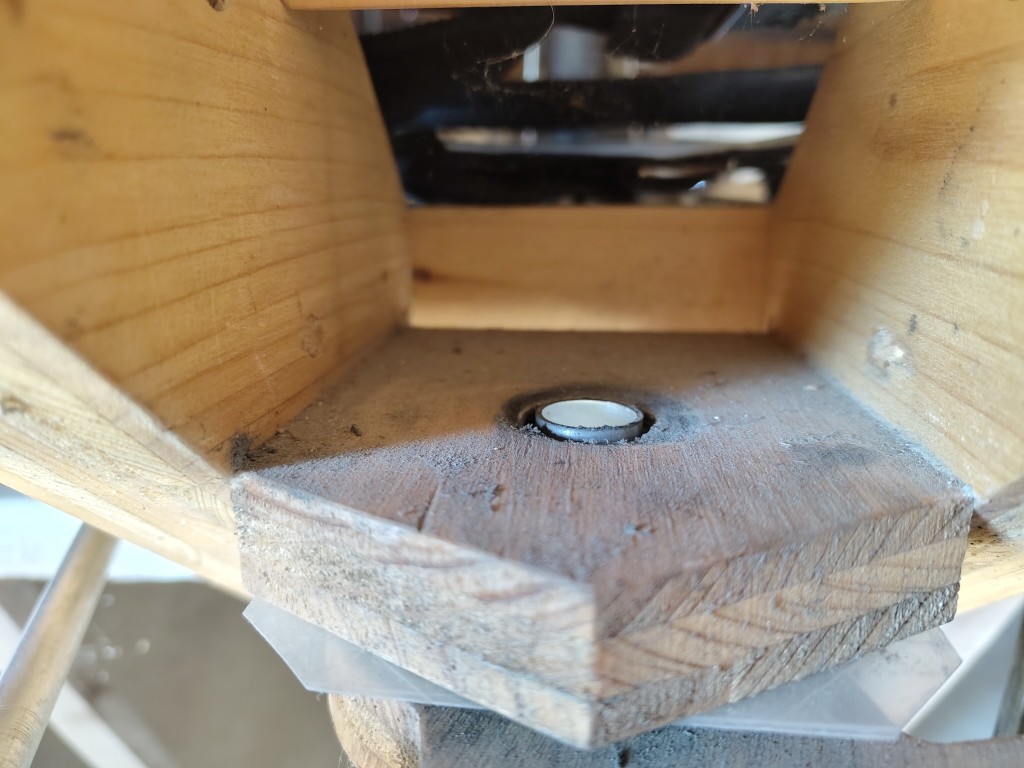

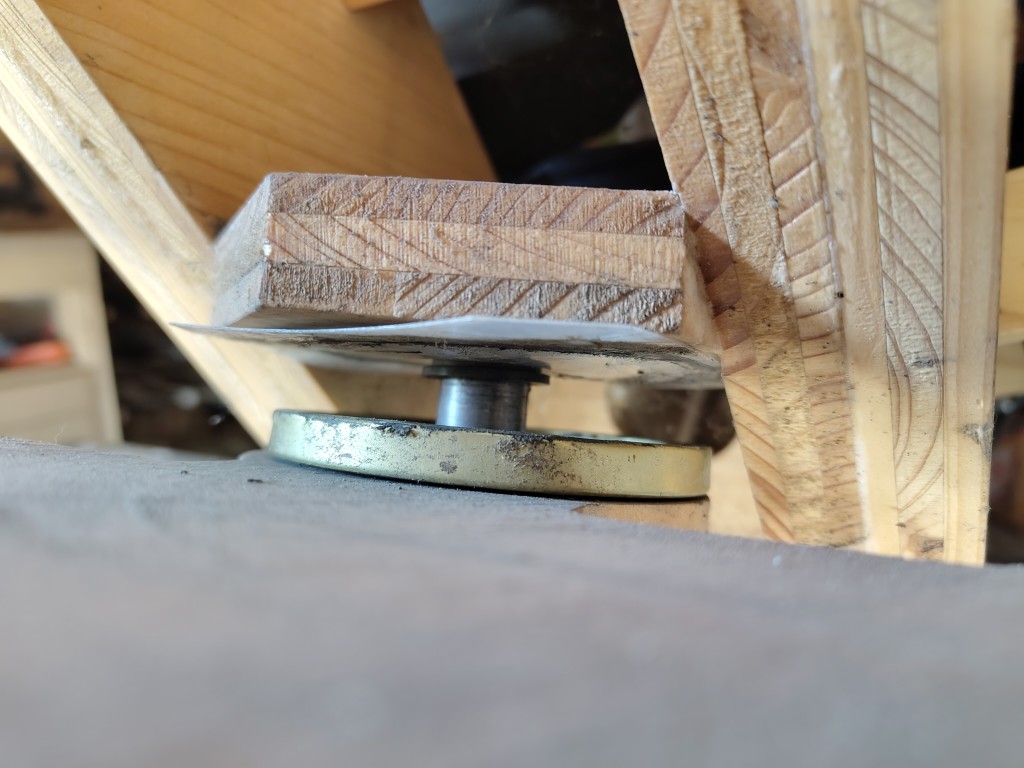

Pour ma part, sur mon triangle de direction (ancienne version, qui nécessite un couvercle de pot de confiture) le tube dépasse de 28mm et j'ai l'impression que le serrage se fait surtout entre les deux bouts du tube et ne comprime pas bien le couvercle sur le plastique etc… ce qui pourrait être à l'origine du piètre état de ma pièce chassis 07 comme je l'avais signalé sur mon fil. Avec le tube de 28mm, le haut du tube (quand j'assemble le triangle, le couvercle la feuille de plastique, le palier lisse dans chassis 07), est affleurant en sortie de chassis 07, donc la rondelle au-dessus, appuie en partie sur le tube, en partie sur chassis 07…

Image description

Je pense qu'il faut une photo de cet empilement, en nouvelle version (v4h) pour bien montrer comment ça se monte. Participants du stage en suisse, vous auriez ça?

nov

Alors le but est que les surface en bois soient en appui (anciennement avec le couvercle entre deux).

Nouvelle version sans couvercle : si le tube dépasse de 18 mm et que le triplis fait 19 mm d'épaisseur ça devrait le faire tant que le triplis s'enfonce de moins d'1 mm. Pour avoir un peu plus de marge je vais mettre 36 mm de longueur de tube et 17 mm de dépassement max ;)
Ancienne solution avec couvercle : si le tube dépassait de 28 mm, on avait donc 28-19 = 9 mm d'épaisseur de couvercle MAX, mais si il était complètement enfoncé et faisait moins que ça ça ne fonctionnait plus… Si la rondelle touche le bout du tube en haut c'est que ça ne va pas, comme sur ta photo… (la nouvelle version résout ce souci).

En effet beaucoup de photos doivent être mises à jour ci-dessus mais je n'ai pas de quoi le faire pour l'instant. Si une personne peut faire des photos c'est volontiers 😉

zophon

@nov Ok merci, donc ça va solutionner mon problème avec cet assemblage (ancienne version avec couvercle). je vais raccourcir mon tube qui dépasse de 28~29mm en le faisant dépasser de 27mm max.

ça questionne sur la documentation des anciennes versions. Est-ce que les guides doivent être uniquement en v4h et ne pas faire référence aux anciennes versions? Devrait-t-on archiver des guides en versions antérieurs? Faut-il supprimer ce genre de conversations dans les fils des guides quand ça fait référence à d'anciennes versions, pour pas perdre inutilement les nouveaux?

dsmrs

zophon le versionnage de la doc est une question très intéressante, mais elle complexifie automatiquement l'écriture. Pour en avoir un tout petit peu parlé avec vhelio, c'est une des raisons pour laquelle leur doc a parfois du mal a se mettre a jour

nov

Euh ben avant tout tu ne veux pas virer ce couvercle et raccourcir ton tube à 17 mm qui dépasse ? 😁

L'archivage des anciennes versions des guides est une question…

Lateli1

s'il était possible de dupliquer un fil de discussion, il suffirait d'étiqueter l'ancien avec le numéro de version et de le laisser sombrer aux oubliettes.
