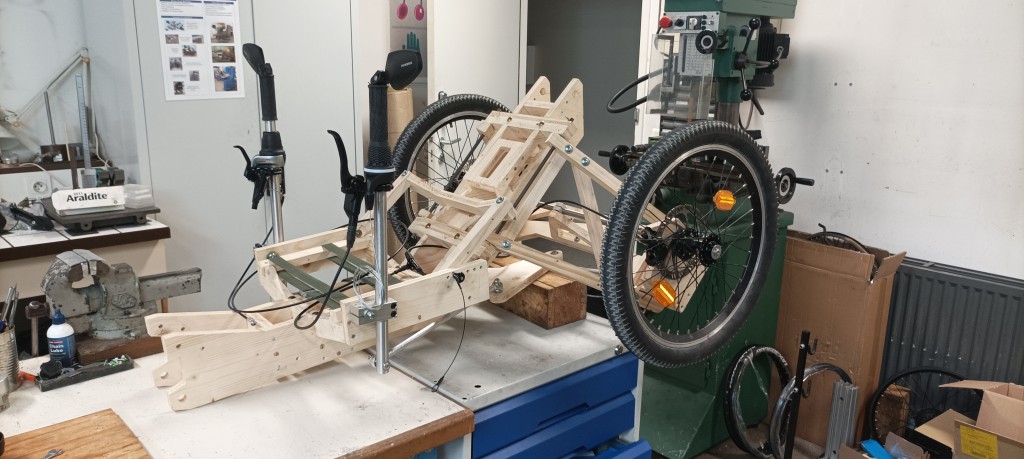

Un montage à blanc pour mon premier cadre de MoskitOS. Il ne lui manque plus que la fourche et quelques autres éléments, une bonne finition et ensuite quelques essais. J'ai eu quelques soucis avec des éclats du bois à certains endroits, rien de bien méchant j’espère, et le centrage des contre-perçages des pièces chassis 01, chassis 02 et chassis 03 pour retomber dans les écrous.

Image description

nov

Wah tu es allé vite dis donc bravo !

Ça a l'air nickel ! Vivement la suite 😀

Freins hydrauliques partout ? Comment tu as fait pour les arrières (couplage?) ?

PS: je vois que tes leviers ont l'air de faire 500 mm de long. Suite au stage chez moi on a convenu que c'était un peu trop et on est redescendu à 450 mm (j'ai corrigé les plans depuis). Mais libre à toi 😉

Sengol

nov ça fait une semaine que je travaille.dessus. Les roues, les freins viennent de l'ancien trike. Concernant le vernis faut il peindre les bras assemblés ou bien chaque pièces individuellement ?

Des enseignants en mécanique vont faire travailler des groupes d'étudiants en M2 sur le Moskitos car ils trouvent que c'est un excellent sujet qui recouvre tout un tas de domaine de la physique des matériaux, de la géométrie etc. Ne soit pas étonné si certains viennent te poser des questions après la rentrée.

nov

Pour le vernis on suppose que la colle à bois tient mieux sur le bois que le vernis, et que le vernis sur le bois, et en plus c'est beaucoup plus rapide, donc je préfère peindre après collage 🙂

C'est vraiment super si tu as pu convaincre certains enseignants ! Entre autres si certains veulent vite faire une simulation FEA des contraintes avec le fichier .step (charge centrale de 80 kg et appuis au sol, en supposant un matériaux homogène), je n'ai pas encore eu l'énergie de me prendre la tête avec Freecad (qui sait faire mais c'est pas simple…) 😅

En tout cas si j'étais un élève et qu'en plus je pouvais monter dessus je trouverais génial comme sujet de travail…

Sengol

nov je t'en reparle dans les prochains mois.

Sengol

Premiers tours de roues sur mon MoskitOS. Les premières impressions sont très bonnes, le moyeu Nexus est au petits oignons, j'ai été obligé de fabriquer une petite pièce pour bloquer la gaine sur la patte du Nexus. Le triple plateau est également fonctionnel. Le freinage est très efficace. La position sur le siège ne me convient pas du tout, il faut que j'arrive à avancer l'appui tête. Vous remarquerez peut être que l'articulation du train arrière est une fabrication maison avec un roulement diamètre 68mm exterieur. Après un démontage et une protection au vernis, il restera un tas de finitions. Ce nouveau jouet est très fun.

nov

Wahhh ! Grand bravo pour ta réalisation @Sengol et bienvenue au moskitOS #14 ! On voit que tu l'as déjà bien en main !

Normalement l'embout de gaine Nexus en métal est fourni avec la poignée, mais si tu as trouvé une autre solution tant mieux !

Concernant l'appui-tête il est davantage destiné à se reposer à l'arrêt car en roulage on préfère en général tenir sa tête droite (bientôt il servira surtout à tenir le toit du mokitOS… 😀).

Je suis curieux d'avoir une photo de détail de ton articulation arrière car c'est difficile à voir sur la vidéo.

Dans tous les cas encore bravo, ta réalisation fait plaisir à voir 👍👍👌

PS : ne pas oublier de bien lire le guide SÉCURITÉ 😉

PS2 : 69s de vidéo pour 9,2 Mo, chapeau ! 😅

Sengol

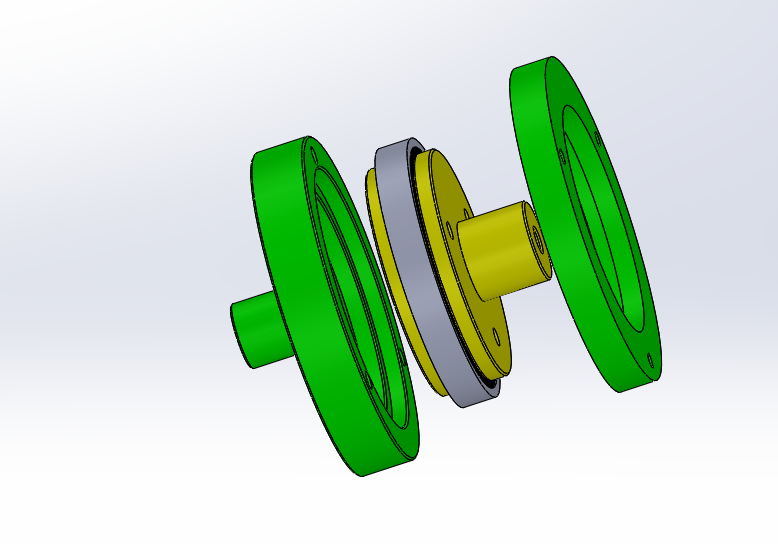

nov les deux pièces vertes viennent emprisonner le roulement sur la grand diamètre et les pièces en jaunes le petit diamètre.

Image description

nov

D'accord intéressant ! Et comment as-tu intégré tout ceci (semble bien plus volumineux que les paliers lisses) ?

Quel est l'avantage recherché ? Les pièces sont imprimées 3D en polymère ou usinées métal ?

Édit : je n'ai pas bien compris si tu as utilisé cette pièce pour la rotation des bras ou du triangle de direction ? En y repensant c'est le 2e j'imagine

Sengol

Cet ensemble vient ce positionner entre le diabolo et le chassis.

nov

Là dessus donc, à la place du couvercle de confiture :

Sengol

nov exactement. Le problème c'est que le diabolo se trouve abaissé de 20 mm. Je verrai à l'usage si c'est génant ou pas.

nov

Avec le pot de confiture il est normalement écarté d'environ 10 mm du châssis.

Si il dépasse sous le moskitOS il y a le risque d'arrachage en cas d'obstacle à ce niveau, sinon je ne vois pas de problème particulier 😉
