@nov de rien, j'ai bien l'intention de finir le toit ce weekend, et de contribuer au guide! Puisque le guide c'est la vie 🤣

Oui d6.5 c'est mécaniquement plus propre, c'est sûr :)

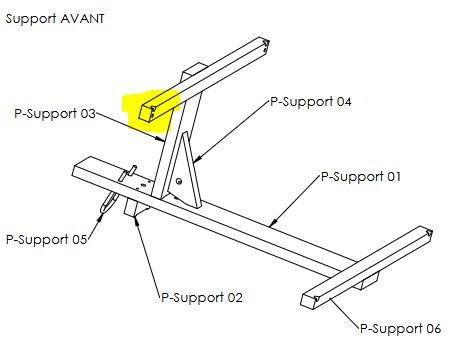

Pour l'appui de la pièce 02, ou plutôt de toute la pièce avant, je crois qu'en fait c'est pas très clair où elle doit être positionnée. Le seul plan où on le devine c'est la page 3 et 4 de protection v1. Quoi que la page 2 le montre aussi un peu plus. Mais une coupe, ou un détail sans le pédalier, montrerait si c'est en appui sur le tube du pédalier ou sur le tube D35… moi je trouve ça pas évident à bien voir pour l'instant.

zophon

Ah si je lis le guide jusqu'au bout (mes excuses…) je vois l'explication textuelle de ce que je mentionnais plus haut. Peut-être une photo à rajouter 😅

nov

En effet une photo du support sur la fourche ne serait pas un luxe ^^

Je viens de corriger les plans et mettre à jour le .step CNC. Exceptionnellement je n'ai pas incrémenté les indices de version comme la publication est encore confidentielle est que j'avais la flemme 😅(dans le doute je vous laisse vérifier/retélécharger mais il n'y a pas de changement majeur, juste ce qui a été proposé ci-dessus ;) )

zophon

J'ai monté la 06 avant, pas de problème. Par contre j'ai voulu visser la 06 haut et j'ai noté une incohérence entre le plan d'ensemble et le plan support 06. J'ai réalisé la pièce comme indiqué ici :

Image description

Mais quand le regarde le plan d'ensemble, je ne comprends pas comment la tourner. Je ne peux pas avoir à la fois le demi-trou d10 vers le haut et le trou d6 visible vers l'avant? C'est peut-être un ancien assemblage sur le plan d'ensemble?

Image description

nov

zophon pas très important c'est pour tenir un serre-câble (le guide arrive vite vite vite xD ). Le but c'est d'avoir le logement d10 pour la tige de l'ossature comme sur l'image, le trou d6 est très secondaire. Je mets à jour la vue d'ensemble dés que possible…

Magnifiques photos je récupère merci ^^

Et j'ajoute un lien vers ton message d'outillage 👍

Au passage j'ai mis à jour les images d'impression pour le toit en PDF, comme ça c'est vectoriel et la qualité est nickel. L'outil vista-print les accepte directement 😉

Je viens aussi de passer commande du matériel nécessaire à confectionner une première protection complète ! Les conseils de @Xavier des tentes Tipik ont été indispensable ! Il se chargera aussi des découpes et coutures complexes, grand merci à lui ! Résultat dans quelques semaines 😃

dln

zophon Bonjour,

je cherche, où sont les dessins de définition de ces pièces du support.

bonne journée

zophon

Image description

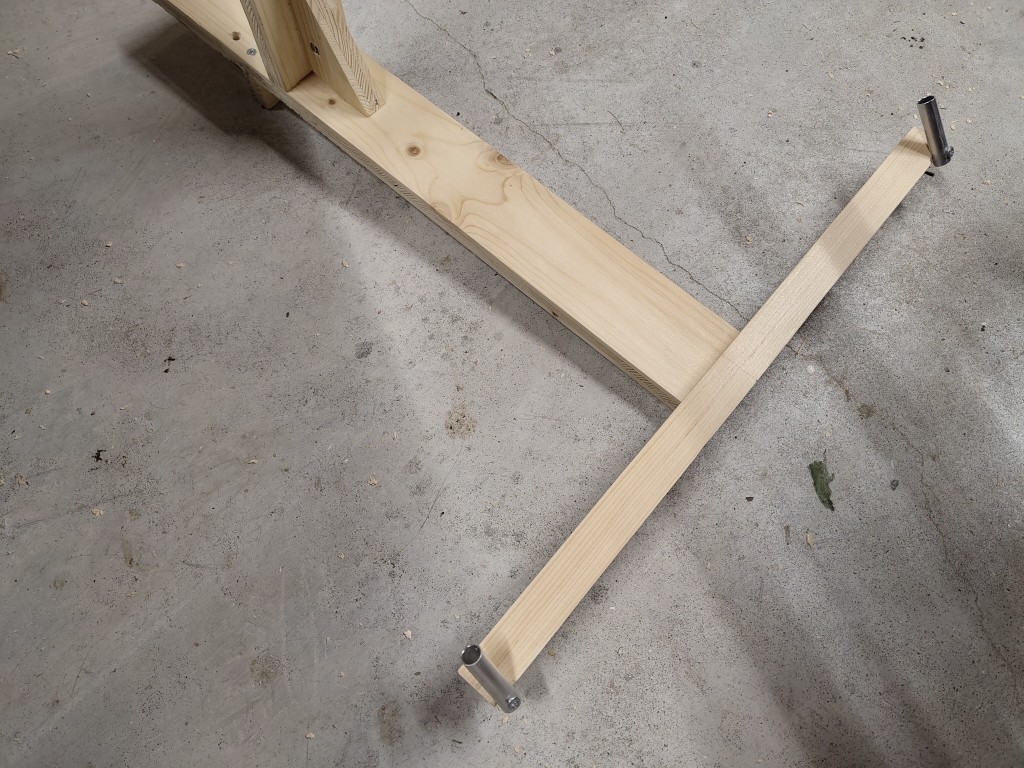

Les photos du support avant en position. Ici le bourrelet de soudure ne gène pas.

zophon

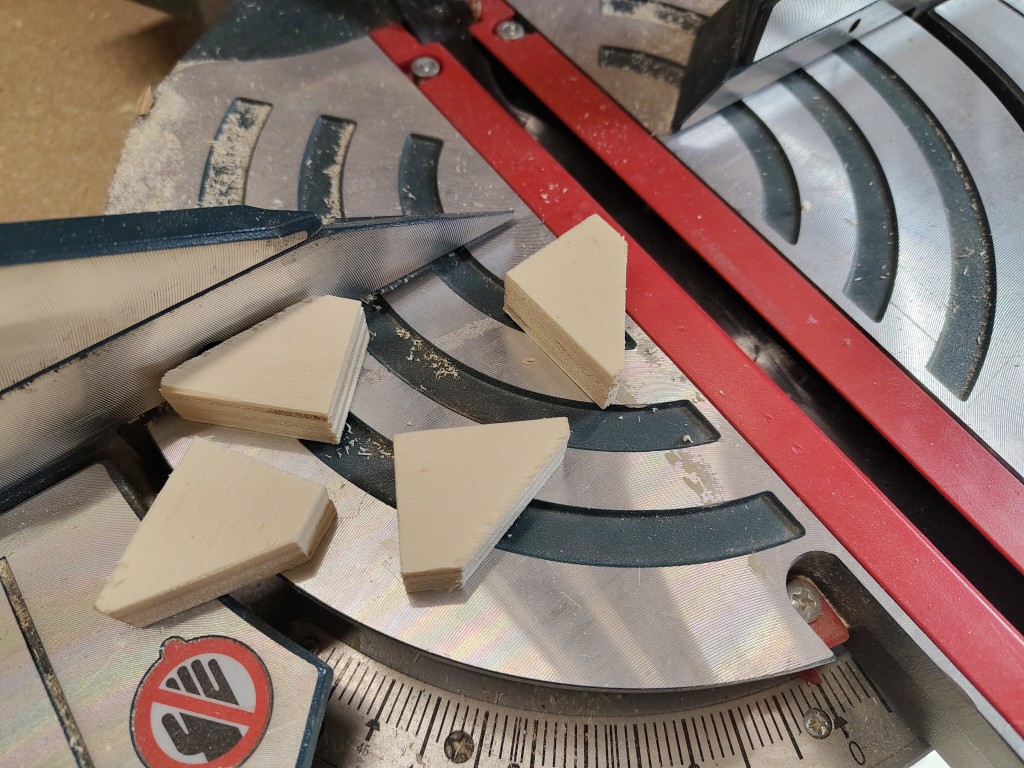

Une proposition d'outillage low tech pour percer les tasseaux a 45°. Faire 4 petites pièces identiques comme ça à la scie a onglet.

Image description

Les mettre comme ça dans un étau.

Image description

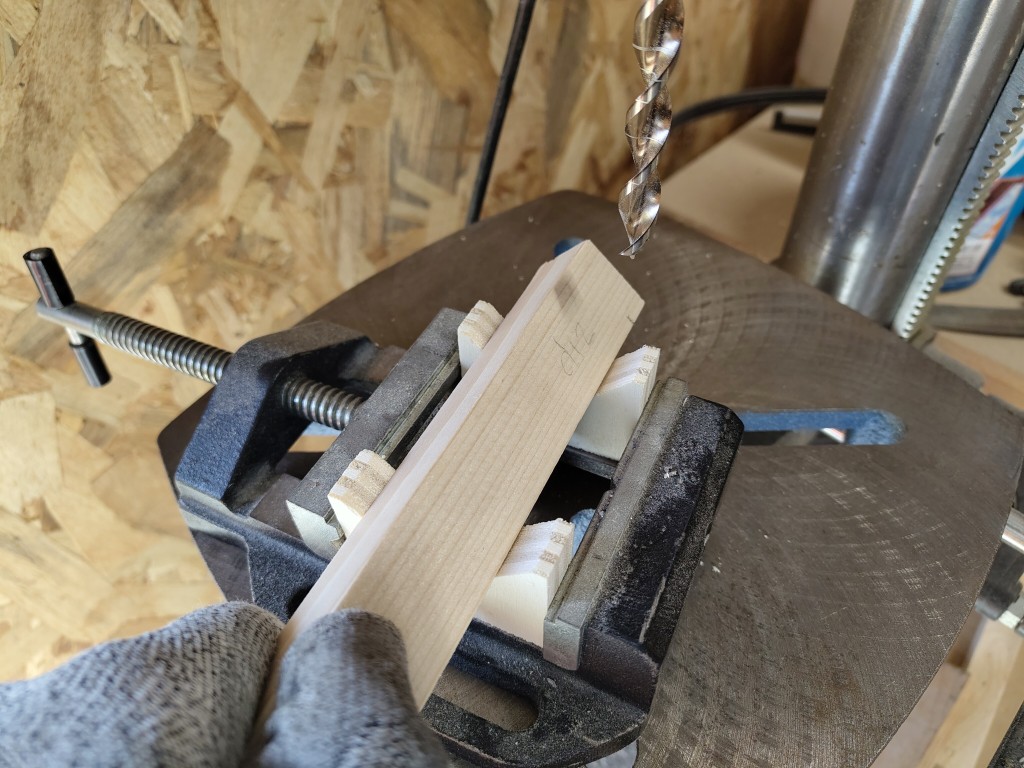

Et percer ensuite.

Image description

zophon

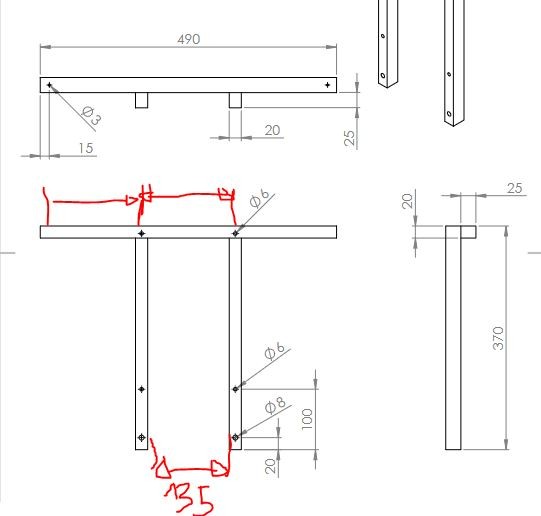

J'ai commencé le support arrière, et je me suis évidemment trompé en faisant les trous sur le côté des montants qui fait 25 et pas le côté qui fait 20, quand bien même les cotes sont bien indiquées sur le plan. 🤣

On pourrait rajouter la précision des trous sur la barre horizontale, même si ça se déduit de l'appui tête avec l'écartement des montants de 135mm, non?

Image description

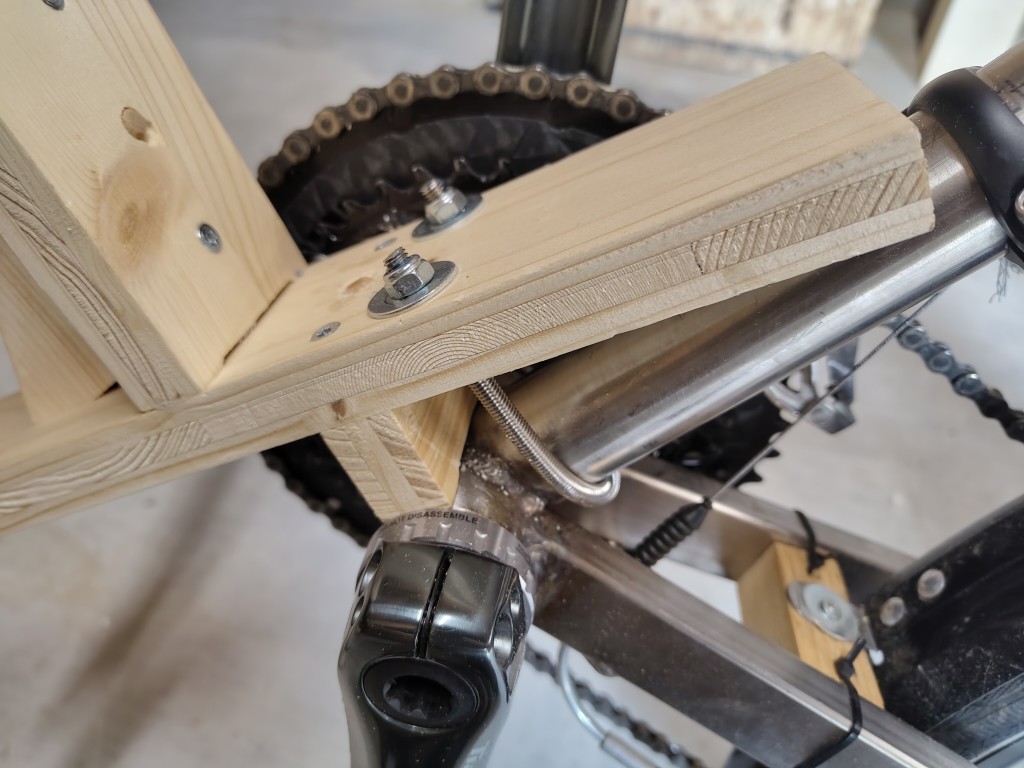

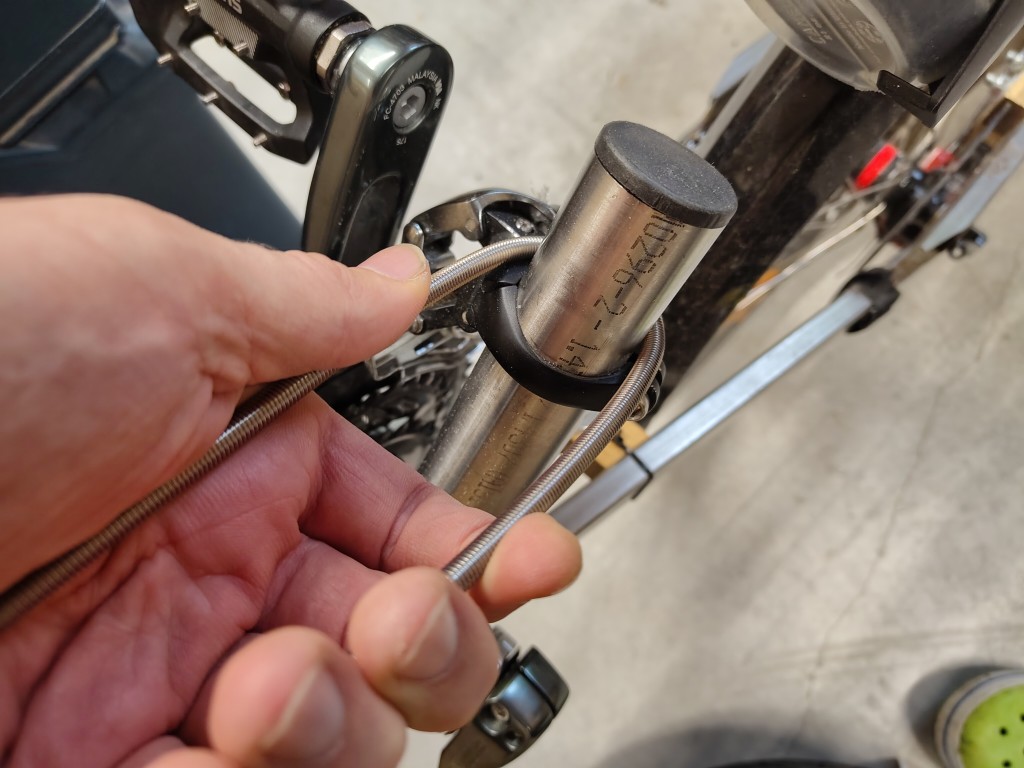

J'ai une photo pour le cintrage de la tige fileté sur le tube, si nécessaire.

Image description

zophon

Image description

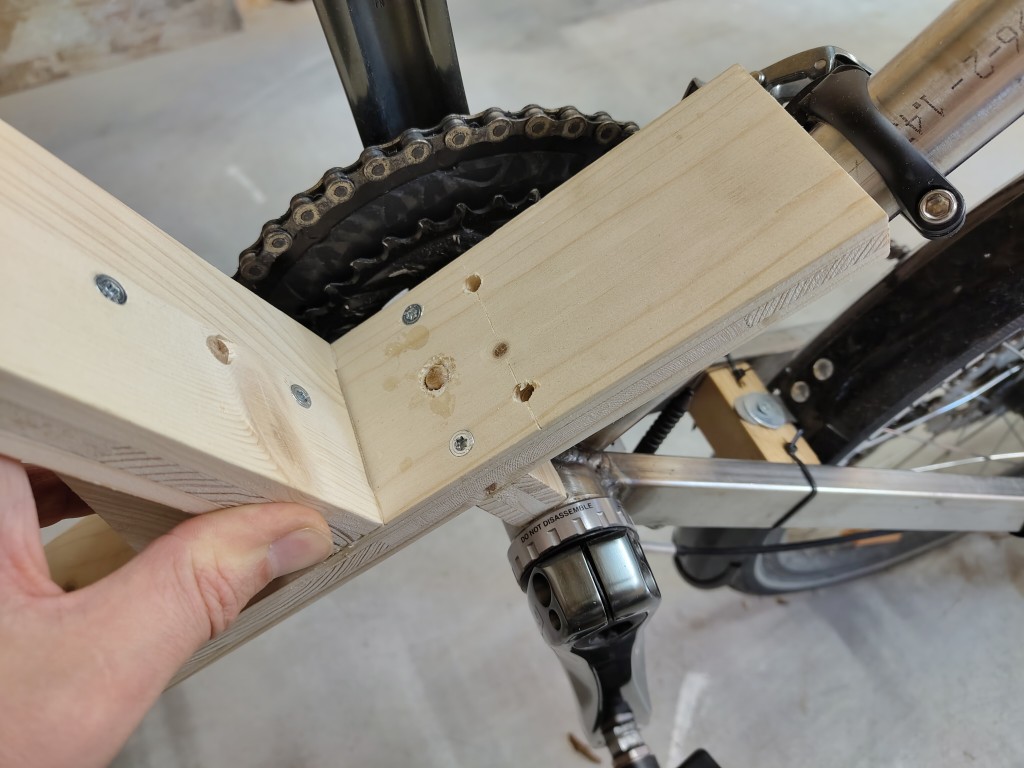

Encore une photo d'assemblage.

zophon

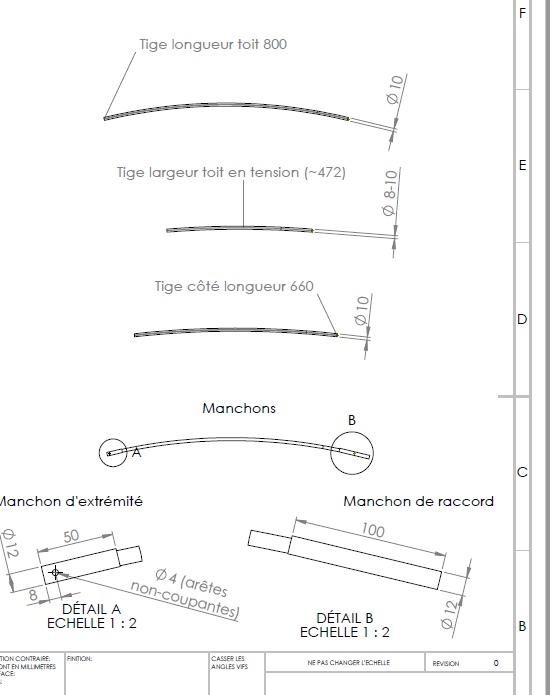

Pour les tiges et les manchons, j'ai pas assez d'infos sur le plan tige, en terme de quantité de chaque élément :

Image description

Ce que je suppose : il faut 4 manchons d'extrémité? Mais combien de manchon de raccord? 3 tige largeurs (visible dans le plan protection) mais combien des différentes tiges longueur?

Et la dernière photo du guide de la protection montre un manchon de raccord qui semble percé alors que ça n'apparaît pas dans le plan. Que dire, je suis perdu 🤣

zophon

zophon je me répond tout seul pour partie, après avoir relu le guide. 4 tige "longueur" de toit et 2 tige "avant".

zophon

Et la photo du support avant sans les tiges pour le guide

Image description

nov

Alors tu as évidemment raison :

Je note d'ajouter les quantités des tiges aussi sur le plan
En effet j'ai des manchons hybrides suite à mes essais, navré pour la confusion. Je te prendrai volontiers une photo sans le trou^^ (tu as les inconvénient du beta testeur mais les prochain.es te devront beaucoup 😁)

Merci pour les photos :)

zophon

nov mais du coup la tige avant, c'est la tige côté longueur sur le plan? Ou bien ne figure-t-elle pas sur le plan?

J'ai bien conscience d'être le beta testeur, et je n'ai aucun problème avec ça. La satisfaction d'avoir un beau guide complet sera la récompense!

EDIT : Il n'y a plus de tige "avant" ce ne sont que des tiges longueurs! Compris!

zophon

Je n'ai pas encore attaqué la couture du toit, mais autant sur l'avant je vois bien comment ça va se monter, autant sur l'arrière je n'arrive pas à visualiser.

Il y a déjà l'écartement des trous sur le support avant qui sont à 500 - 2x10 = 490mm et sur le support arrière, moins large, ils sont à 490 - 2x15 = 460mm. Les tiges se resserrent donc vers l'arrière?

Ensuite, sur le support arrière, il y a des des vis d4x35 qu'on visse par le dessous : "4. Vissez 2 vis 4x35 depuis le dessous des perçages d3", puis plus de traces dans le guide. A quoi peuvent-elles bien servir?

nov

Oui je réalise que c'est pas simple :

les trous arrières ne servent pas à tenir les tiges mais simplement les vis permettant d'attacher les cordelettes de tension. L'ossature et le toit sont simplement posés et tenus avec les cordelettes qui passent par-dessus le tige "largeur". L'entraxe n'est donc pas lié à l'écartement des tiges…
pour la fixation arrière il faut bien regarder cette image du guide :

Image description

Est-ce que ça va mieux ? Ou quelle information manque t'il encore ? Comment clarifier tout ça ?

Encore merci pour ton précieux beta-testing ! 💚

zophon

nov OK je crois que je vois mieux. J'avais pas encore bien déchiffré le passage des cordelettes de tension et les boucles d'attaches. Ça ira mieux en le montant je pense.

J'ai reçu la banderole vista print

Image description

J'ai pris le choix intermédiaire en terme d'opacité/premium. En commençant à découper les encoches je pense que ça va s'effilocher un peu , je vais essayer de cautériser au fer a souder si ça marche (est ce le cas avec le textile de chez extrem textil?).

D'ailleurs j'ai eu une erreur d'impression de vista qui m'a envoyé une première version sans les logos (erreur corrigée par un renvoi sans frais d'une nouvelle banderole):

Image description

J'ai donc une bâche de toit (sans logo) à envoyer contre frais de port seulement. Me contacter en MP si vous le voulez!

EDIT : la bâche est partie.

nov

Magnifiques ces bâches ! Mais il manque un peu de marge en haut et en bas pour les ourlets non ? Tu as zoomé au max ? Enfin ça ne devrait en tout cas pas être moche, peut-être même très sympa 🙂

Le Nylon TPU d'extremtextil n'a vraiment aucun souci d'effilochage (il me reste aussi une chute si jamais). Moi j'ai commandé la finition premium, pas sûr que ça change grand chose, à voir…

zophon

nov Oui effectivement le blanc (surtout sur la version avec logo) est proche des bords. Je ne sais pas s'ils ont retouché quelque chose ou si c'est moi qui ait mal cadré. En tout cas j'ai juste glissé déposé le fichier dans l'interface web. Y a le nom, c'est rouge, ça me va… :D

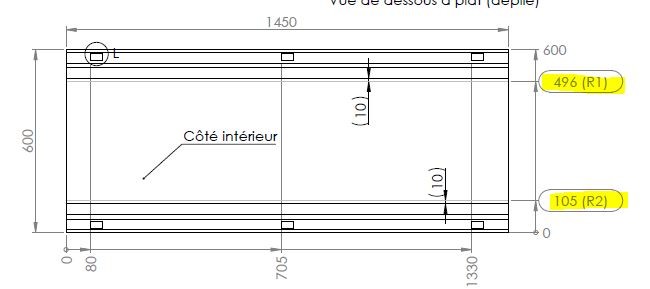

Pour les repères de couture je vois 105 et 496, ce qui fait 1mm de différence entre en haut et en bas (600 - 496 = 104), est-ce voulu

Image description

nov

C'est les valeurs arrondies du développé de la courbe de pliage, vaut mieux les suivre pour avoir le bon entraxe des tiges mais en effet c'est surprenant (après on est pas à 1mm près^^) 🙂

Je vérifierai quand-même demain…

Edit @zophon : j'ai corrigé le plan, c'est bien 105 de chaque côté (donc 495 pour R1 et pas 496. Si on zoom sur le plan CAO on voit qu'il y a les 2 traits du pliage très proches, la cote était sur le mauvais…)
