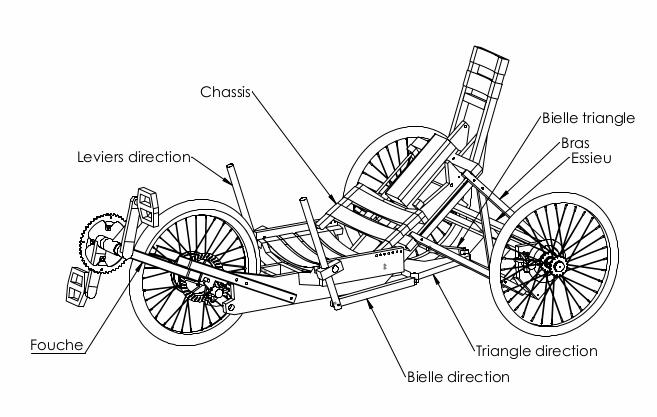

Une fois les différents groupes du moskitOS réalisés (cf. ), il est temps d’assembler le tout ! Un grand merci à toutes les personnes ayant contribué à ce guide ❤️
L’équipe moskitOS décline toute responsabilité en cas d’accident. Ce contenu est fourni sous licence CERNH-OHL-W.

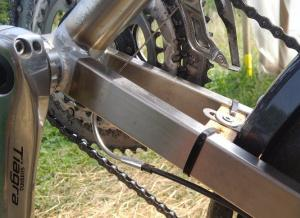

Fourche

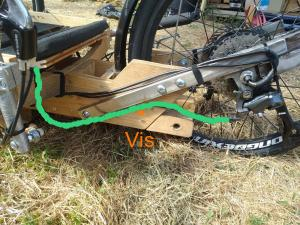

La fourche est vissée au châssis à l’aide de 6 vis Tbb M8x50, chacune terminée par 2 rondelles (1 M8 standard + 1 M8 large contre le bois pour limiter son enfoncement) et un écrou freiné. Serrer jusqu’à léger enfoncement du bois :

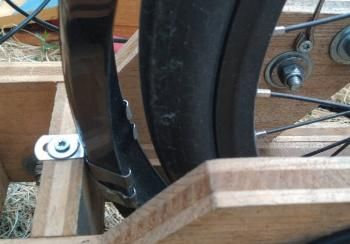

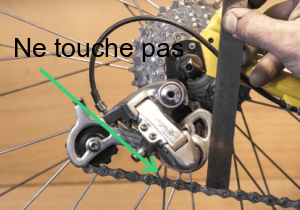

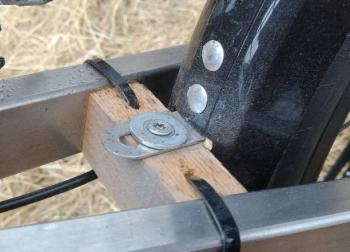

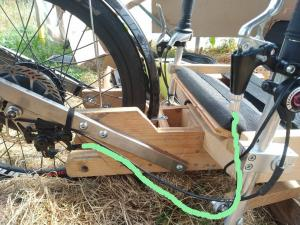

Bras, essieu et roues arrières (partie arrière)
Présenter les bras sur le châssis comme montré sur la première image ci-dessus et y insérer les 2 axes d8 longs
Placer les goupilles beta de sorte à retenir les axes longs
Retirer l’axe d15 de l’essieu
Présenter l’essieu sous les bras comme montré sur la première image ci-dessus et y insérer les 2 axes courts
Placer les goupilles beta de sorte à retenir les axes courts
Remettre l’axe d15 de l’essieu en place

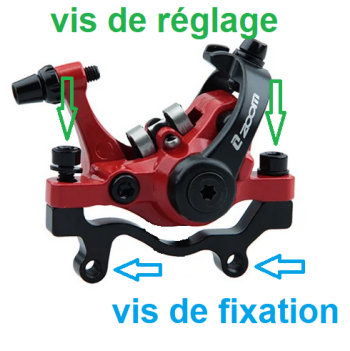

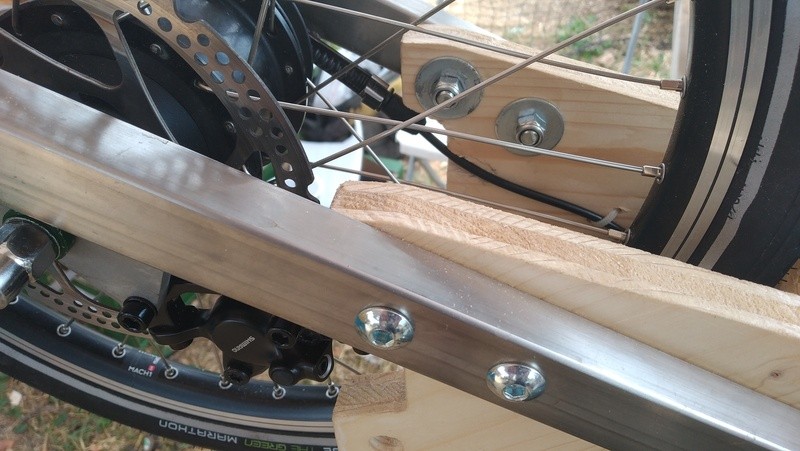

Monter les disques de frein si pas déjà fait (gare au sens des disques et des pneus...)

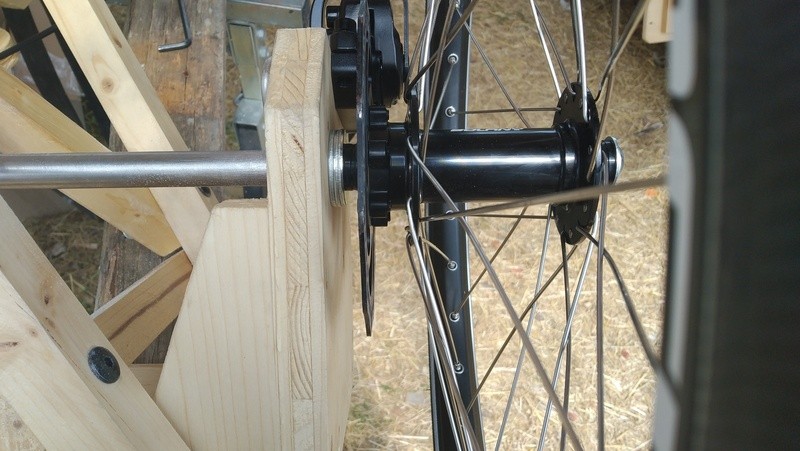

Insérer 3 rondelles de 2mm d’ épaisseur chacune sur chaque extrémité de l’axe (6 mm - 1 d'enfoncement du bois = 5 mm de déport de chaque côté, nécessaire à positionner correctement les disques de frein par rapport aux étriers) :
Insérer les roues arrières puis deux rondelles M8 sur deux vis Tbb M8x50. Si les roues n'entrent pas NE PAS FORCER, poncer l'axe au papier de verre pour métaux jusqu'à ce que les moyeux entrent facilement
Mettre une goutte de frein filet sur le filet à l’extrémité des vis et les visser en bout d’axe afin de maintenir les roues. Serrer 1/4 de tour après contact si l’essieu est vernis, 1/2 tour après contact sinon. Serrer davantage est inutile et va abîmer l’essieu !!! Vous voilà prévenu.e ;)

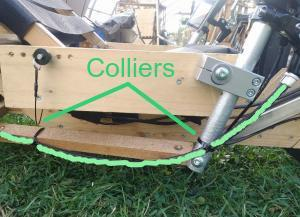

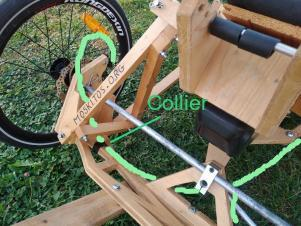

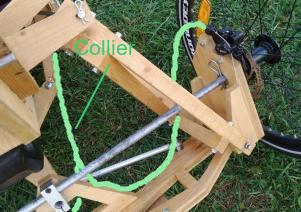

Direction
Une fois la direction préparée comme à la fin de son guide d'assemblage, insérer le triangle de direction dans le perçage prévu du châssis
Insérer une vis M6x60 munie d’une rondelle (épaisse ?) par le dessus, ajouter une rondelle en dessous du triangle et serrer un premier écrou M6 jusqu’à avoir un léger appui du couvercle de confiture contre le bois (avec la feuille plastique entre les deux) : le triangle doit tourner avec un léger frottement et la pointe ne doit pas bouger verticalement
Serrer le 2e écrou contre le premier et vérifier que le triangle se comporte toujours comme précédemment

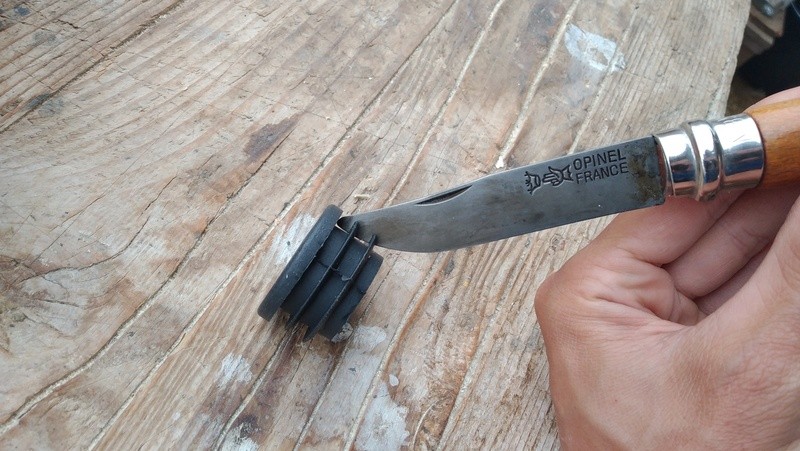

Scier deux paliers lisses d18-22 dans la longueur avec une scie à métaux en les plaçant dans une des noix de serrage et en utilisant la fente de la noix comme guide :
PHOTO sans levier

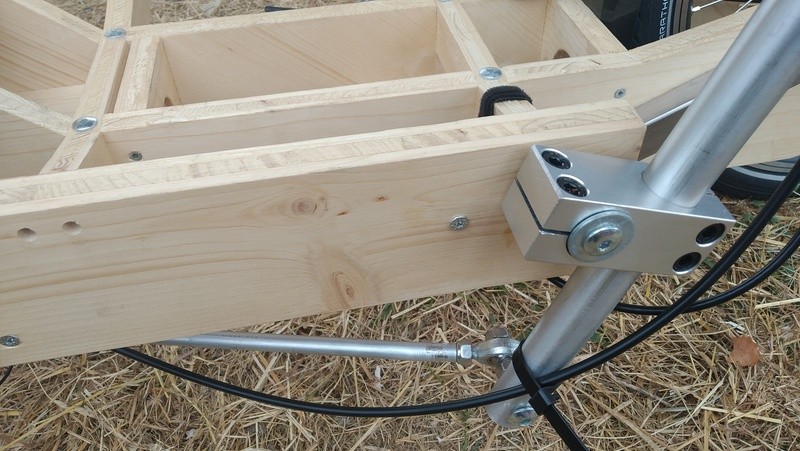

Placer les noix avec leur palier scié sur le châssis :
Munir une vis M6x60 d'une rondelle et l'insérer dans l'axe depuis l'extérieur
Placer une rondelle + écrou freiné à son extrémité et serrer légèrement (très peu d'effort, juste éviter que la noix se barre…)

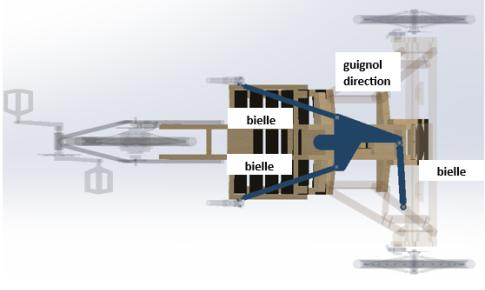

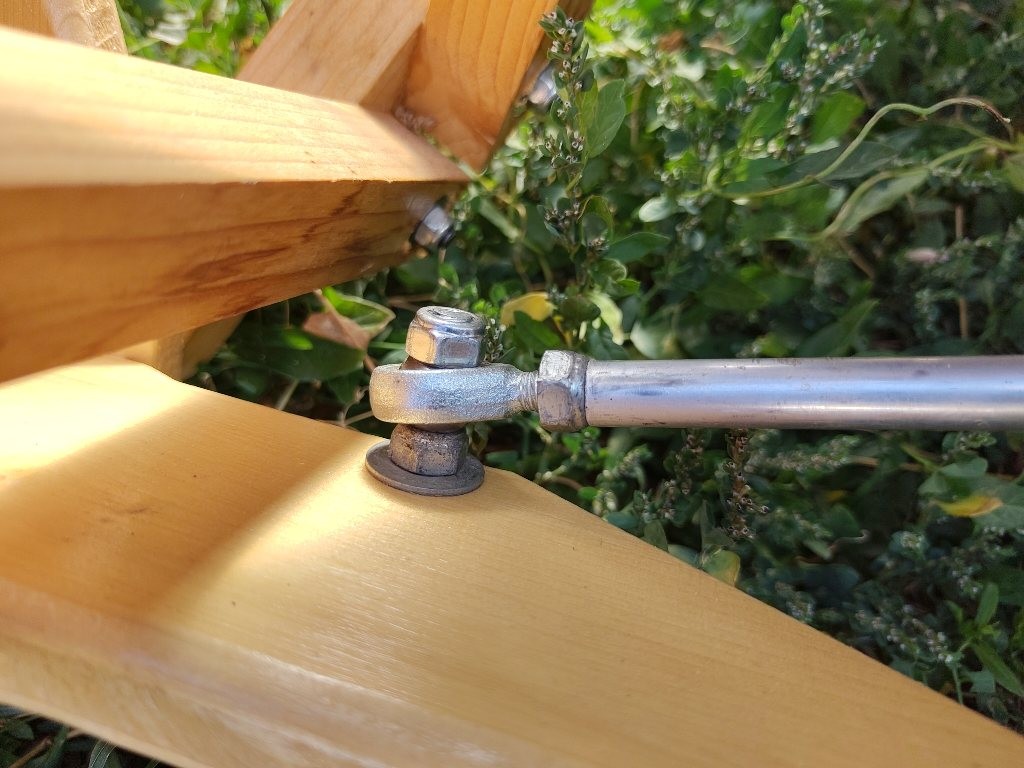

Relier les biellettes aux leviers et à l’essieu en prenant à chaque fois les rotules en sandwich entre deux écrous M8
